소개

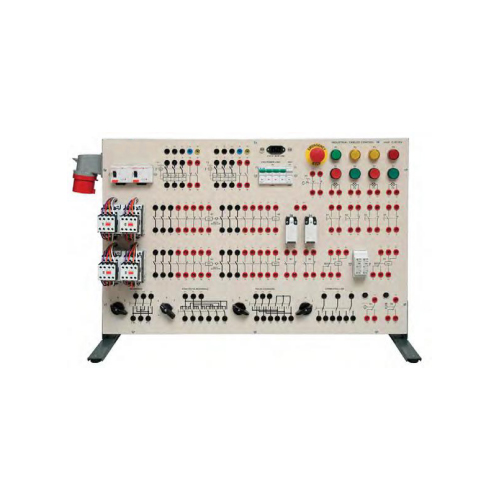

스위치 및 전자기 장치가 완비된 이 패널은 단상 및 3상 AC 모터의 케이블 연결된 직접 및 순차 시동의 실제 학습을 위한 기본 장치입니다.
제어(또는 명령) 회로는 24VAC에서 작동하고 전원 회로는 230V 또는 400V의 주전원에서 작동하며 두 전원 공급 장치는 독립적이며
열자기 스위치 이 디자인을 사용하면 먼저 명령 회로를 테스트하고 나중에 전원 회로를 테스트할 수 있습니다.
절연 재료로 만들어진 패널에는 모든 장치의 국제 기호가 포함되어 있습니다.4mm 안전 단자가 있는 케이블을 통해 쉽고 빠르게 연결할 수 있습니다.
운동 개발을 위해 어떤 도구도 필요하지 않습니다. "현실적인" 방식으로 운동을 수행하기 위해 다양한 유형의
AC 모터 및 시동 장치가 제공됩니다.
패널은 서비스 및 공간의 클라이언트 요구 사항에 따라 테이블 위의 다른 위치에서 사용할 수 있습니다.
교육 프로그램
접촉기 제어: 시작, 중지 및 조깅.
2개의 접촉기를 독립적으로 제어합니다.
접촉기가 있는 3상 농형 모터 시동.
푸시 버튼 잠금 기능이 있는 3상 농형 모터의 정방향 및 역방향 시동, 리미트 스위치, 근접 스위치, 용량성 스위치, 타이머 포함.
3상 농형 모터, 수동 및 접촉기 회로의 스타 델타 시동.
3상 비동기 모터의 고정자 저항 시작.
3상 슬립 링 비동기식 모터의 회전자 저항 시작.
3상 2권선 및 Dahlander 모터를 제어하기 위한 접촉기 회로.
3상 농형 모터의 역류 제동.
3상 비동기 모터의 순차 시동.
단상 모터 시동 및 역전 접촉기 회로
드럼이 있는 3상 농형 모터 시동 및 역전
스위치(리버).
Y/D 드럼 스위치가 있는 3상 농형 모터의 Y/D 시동 및 역전.
전환 스위치로 시작하는 3상 Dahlander 모터.
전환 스위치로 시작하는 2권선 비동기 모터.
수동 스위치로 시작하는 단상 모터.
기술 사양
단열재로 만들어진 넓은 전면 패널이 있는 도장된 금속 구조
4mm 안전 케이블 및 점퍼로 빠른 연결
1 3극 In 16 A-400VAC 역전 스위치
1 Y/D In 16 A-400 VAC 스타터-역전 스위치
Dahlander 모터용 1극 전환 스위치, 16A-400VAC에서
2 권선 모터용 극 전환 스위치 1개, 16A-400VAC
1개의 3극 열자기 스위치, In 1,6-2,4 조절 가능
NO / NC 보조 접점이 있는 A.
1개의 3극 열자기 스위치, 조절 가능 In 1-1,6 A, NO / NC 보조 접점 포함.
4개의 3극 25A 접촉기, 코일 24VAC, 2NO+ 2NC 포함
보조 접점
2개의 접촉기 사이에 사용되는 2개의 기계적 인터록, 장착/분리 가능.
빨간색 비상 푸시 버튼 1개, NC 접점 2개
NO 및 NC 보조 접점이 있는 녹색 레벨 시작 푸시 버튼 2개
NO 및 NC 보조 기능이 있는 2개의 빨간색 돌출 정지 푸시 버튼
콘택트 렌즈
4개의 모노블록 24V LED 파일럿 램프, 여러 색상.
2개의 다기능 멀티스케일 타이머 TON, TOFF, PULSE, 0,1 s ~ 10 h
2개의 리미트 스위치, NO 및 NC 보조 접점 포함
1개의 유도형 센서, 24VDC, 전환 접점이 있는 릴레이 인터페이스 출력.
용량성 센서 1개, 24VDC, 전환 접점이 있는 릴레이 인터페이스 출력.
1 단극 C 3 A 자동 열자기 스위치.
1 4극 C 6 A 자동 열자기 스위치.
단상 변압기 115-230 / 24V – 96VA 1개
1 패널 소켓 3P +N + G
3 m 케이블 5 x 1,5 mm2(소켓 및 플러그 포함), 5극, IEC
309형.
1 패널 급전 소켓 2P + G
1 단상 급전 케이블 3 x 0,75 mm2(프랑스어-독일어 포함)
유형 소켓.
4mm 안전 단자가 있는 70개 케이블 세트
치수: 800 x 520 x 100mm
무게: 22kg
제공되는 액세서리
안전 플러그가 있는 70개 케이블 세트(Ø 4mm) 실험을 위한 선택적 예비 부품
3상 비동기식 케이지 모터 230/400 V – 500 W 2극
3상 비동기식 케이지 모터 400/690 V – 500 W 2극
3상 비동기 권선형 회전자 모터 230/400 V – 500 W 2극
3상 비동기식 "Dahlander" 케이지 모터 400V – 500-350W 2-4극
3상 비동기식 2권선 케이지 모터 400V – 500-200W 2-6극
시동 커패시터가 있는 단상 비동기식 모터 230V – 500W 2극
2단계 고정자 및 회전자 기동 가변 저항기 – 3 x(50Ω-500W)
3상 모터 기동용 3상 자동 변압기 – 500W
"M" 시리즈 모터용 관성 플라이휠
3상 비동기식 케이지 모터 230/400V – 1000W 2극
3상 비동기식 케이지 모터 400/690 V – 1000 W 2극
3상 비동기 권선형 회전자 모터 230/400 V – 1000 W 2극
3상 비동기식 "Dahlander" 케이지 모터 400V – 1000-700W 2-4극
3상 비동기식 2권선 케이지 모터 400V – 1000-400W 2-6극
시동 커패시터가 있는 단상 비동기식 모터 230V – 1000W 2극
2단계 고정자 및 회전자 기동 가변 저항기 – 3 x(35Ω-500W)
3상 모터 시동용 3상 자동 변압기 – 1000W
"P" 시리즈 모터용 관성 플라이휠
"P" 시리즈 모터 연결용 베이스
