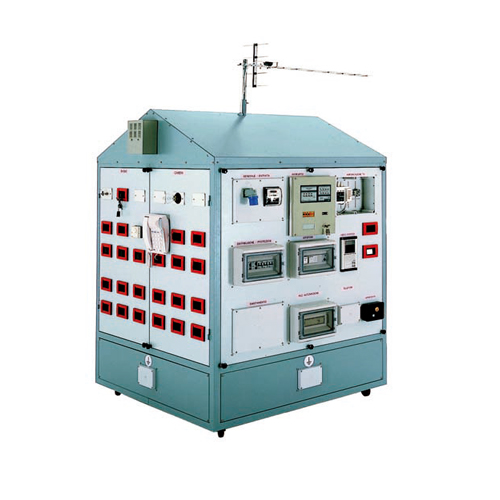

전기설비교육관은 주거용, 업무용, 서비스용 건물의 전기설비 조립 및 시험기술을 적용할 수 있도록 설계되었으며, 이 시스템은 표준에 따른 설치기술을 적용하는데 사용되며, 특히, 시행 중인 규정에 설명된 대로 전기 설비 이 장비는 설비 효율성을 확인하기 위한 "기기 시험"이 필요 없이 "육안 검사"를 포함한 전기 시험에 관한 측면을 강조합니다.
전기 설치 및 테스트를 위한 교육 기관
이 장비는 전기 설비의 올바른 조립 및 테스트 절차("전기 설비의 안전을 위한 규칙")를 분석하기 위해 설계된 주거용 소형 건물을 나타냅니다. 절연, 고장 루프 임피던스 및 전압 강하를 측정하고 운반하기에 적합합니다. 기존 설비에 대한 변경 및 변환을 수행할 수 있게 하는 것 외에도 이미 배선 및 작동 회로에 대한 연속성 테스트 및 보호 장치 검사를 수행합니다.
기본 교육 프로그램:
이 프로그램에는 다음과 같은 설치 분석이 포함됩니다.
- 조명 및 EMF 분배 시스템
에너지 카운터 포함(kWh)
- 계단 조명 시스템
- 인터폰 시스템
-접지 및 등전위 시스템
-TV 안테나 시스템
-전화 분배 시스템
- 가스 및 CO 경보 시스템
- 도난 방지 시스템
시행할 수 있는 추가 교육 프로그램:
-영상 인터폰 시스템
-소비 최적화 시스템
-센서가 장착된 자동 조명 시스템
-전화 시스템
- 절연 변압기로 전기 분리
- PLC를 이용한 홈 오토메이션 시스템
- 지능형 BUS 시스템으로 조명 제어.
기술 사양:
이 장치는 용접된 강판과 섹션으로 만들어지며 화학적으로 처리되고 에폭시 바니시로 여러 번 페인트됩니다. 4개의 사용 가능한 벽 중 각각에는 접합부가 포함된 패널이 제공됩니다.
관련 시스템의 구성 요소를 수용하는 상자.
전체 프레임워크는 이동식 휠 베이스에 놓입니다.
벽 1(정문):
• 230V – 16A의 주 전원 공급 장치 1개
• 230V – 20A의 단상 에너지 미터 1개
• 차동 회로 차단기 2개 및 열자기 회로 차단기 3개가 있는 분기 교환 1개
• 믹서 증폭기, 4출력 분배기 및 7개의 TV 소켓이 있는 안테나 제어 장치 1개
• 지붕에 설치된 TV 안테나 1개(III – IV – V 대역)
• 실외기 제외용 전환 스위치가 있는 인터폰 전원 공급 장치 1개
• 2버튼 인터폰 포터 1개
• 전기 자물쇠 1개
• 푸시버튼이 있는 조명 명판 1개
• 접지 플레이트와 등전위 노드 연결을 위한 접지 수집기 1개
• 1Ω 저항 및 차단 단자가 있는 4개의 접지 연결
• 2구역 도난 방지 제어 장치 1개
• 전자식 자체 동력 사이렌 1개
벽 2(거실 및 주방):
• 2개의 푸시버튼과 스위치 릴레이로 제어되는 230V의 백열 램프 2개가 있는 조명 시스템 1개
• 거실의 전력 소비 장치용 230V 16A 소켓 2개
• 광도 컨트롤러가 있는 230V 백열등 1개
• 전화 잭 1개
• 거실용 TV 소켓 2개
• 전자식 투톤 벨소리 1개
• 크로노 온도 조절기(거실 공간) 1개
• 전자식 연기/열 감지기 1개
• 적외선 감지기 1개
• 2개의 양방향 스위치로 제어되는 저전력 소비 램프 1개
• 가전제품용 230V 16A 소켓 3개
• 주방용 TV 소켓 2개
• 230V의 자체 전원 비상 램프 1개
• 실외기와 통신하고 실내기와 연동하는 벽형 인터폰 1개
• 침실에서 걸려온 전화를 위한 12V 벨소리 1개
• 욕실에서 긴급 호출을 위한 12V 부저 1개
• 원격 가스 경보용 부저 1개
• 가스 누출 감지기 1개
• 도난 방지 시스템용 마이크로 접점 1개
벽 3(침실 및 욕실):
• 2개의 양방향으로 제어되는 1개의 백열등
스위치 및 인버터
• 가전제품용 230V 16A 소켓 1개
• 조명용 230V 10A 단상 소켓 1개
• 광도 컨트롤러가 있는 230V 백열등 1개
• TV 소켓 1개
• 전화 잭 1개
• 전자식 투톤 벨소리 1개
• 전자 온도 조절기 1개(수면 공간)
• 서비스 호출을 위한 2개의 푸시버튼
• 스위치로 제어되는 초저전압 할로겐 램프 1개
• 욕실에서 긴급 전화를 위한 푸시 버튼 1개
• 전기-기계식 온도 조절기 1개(욕실)
• 온수기용 230V 16A 소켓 1개, 열자기 회로 차단기 10A 포함
• 스위치로 제어되는 변압기가 있는 전기 면도기용 소켓 1개
벽 4(서재, 계단통 및 보일러실):
• 휴대형 코드 라디오 컨트롤이 있는 램프 3개와 별도의 조광기 2개
• 전화 잭 1개
• 2개의 TV 소켓
• 가전제품용 230V 16A 소켓 1개
• 조명용 230V 10A 단상 소켓 1개
• 실외기와 통신하고 주방과 통신하는 인터폰 1개
• 도난 방지 시스템용 마이크로 접점 1개 • 가열 제어 장치용 230V 16a 소켓 1개
• 3개의 경고등(가열 구역의 펌프 시뮬레이션)
• 가스 차단 솔레노이드 밸브 1개
치수: 1300 x 1300 x 1800mm
순중량: 250kg
주문형으로 설치할 수 있는 추가 시스템:
• 다음을 포함한 1가구 비디오 인터폰 시스템:
-실내 통신용 벽걸이형 영상인터폰 1개
-1 전자 전원 공급 장치
- 실외기용 카메라 모듈 1개
• 소비 최적화 시스템:
-1 전자 제어 장치
-2 주변기기 ON/OFF 액추에이터
• 자동 조명 시스템:
- 1개의 램프는 황혼 스위치와 타이머에 연결된 존재 센서로 제어됩니다.
• 홈 자동화 시스템:
-1 PLC(20포인트 I/O 시뮬레이터 포함)
• 전화 시스템:
- 1개의 교환 라인과 4개의 확장이 있는 1개의 지점 교환
- 3개의 이중 표준 전화기 세트
• 변압기로 전기 분리
-절연 변압기 230/230 V-3000 VA
• 지능형 BUS 시스템을 통한 조명 제어:
-1개의 640mA 전원 공급 장치(노이즈 방지 코일 포함), 24Vdc의 버스 시스템용 전압을 출력 및 제어하는 오메가형 가이드의 모듈식 어셈블리
(SELV: Safety Extra-Low Voltage), 24V 버스 라인용 과전압 억제기 제공. 입력 전원
공급: 120… 230 Vac, 50/60 Hz
- 1개의 개인용 컴퓨터 연결을 위한 USB 인터페이스, 다음을 포함하는 오메가 모양 가이드에 모듈식 조립
버스 커플러
- 230V – 8A의 정격 부하로 전력 소비 장치 또는 전력 소비 장치 그룹을 개별적으로 제어하기 위한 8채널 바이너리 출력 1개, 다음을 포함한 오메가 모양 가이드의 모듈식 어셈블리
버스 커플러
-4채널 버스 커플러와 연결된 4개의 푸시버튼.
이 버스 커플러는 컨트롤 박스에 삽입할 수 있도록 조립되어 있습니다.
