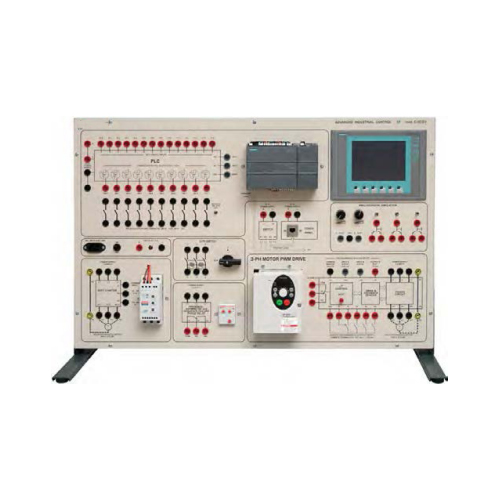

ZE4122 전자 제어 산업 설비(PLC S7-1200 + HMI 터치 스크린) 직업 훈련 장비 전기 트레이너
소개
이 패널은 패널 모드와 함께 사용해야 합니다.
케이블 논리로 개발된 직접 및 순차 구동 회로를 확장하기 때문입니다.
가능한 회로는 다음과 같습니다.
V/f 또는 벡터 PWM 드라이브,
소프트 스타트,
시퀀스 제어용 PLC
사용자 패널(HMI 터치 스크린)
3상 라인용 존재-대칭-상 시퀀스용 릴레이.
구성 요소는 국제 전기 기호로 절연 재료 패널에서 식별할 수 있습니다. 전기 연결은 패널에 포함된 4mm 안전 플러그가 있는 리드를 통해 수행되며 작업 도구가 필요하지 않습니다.
이 패널의 특수 구조 모양은 작업대, 측면 패널에서 사용할 수 있습니다.
교육 프로그램
TAM 회로(3상 비동기 모터)를 점진적으로 시작 및 중지합니다.
PWM 전자 드라이브에 의한 3상 비동기 모터를 위한 램프, 다양한 속도, V/f 또는 벡터 모드로 시작 및 정지 시스템을 구현합니다.
존재 및 제어 릴레이와 올바른 위상 시퀀스를 사용하여 3상 서비스 전원 공급 장치용 회로를 구현합니다.
PLC로 프로그래밍 가능한 논리 자동화 회로 구현, 가능한 회로의 예:
- 시작, 정지, 펄스에 대한 접촉기 제어.
- 3상 비동기 농형 모터용 접촉기 스타터.
-3상 비동기 농형 모터용 제어 리버서, 푸시 버튼 블록 포함, 리미트 스위치 포함, 지연 포함.
- 제어 역전 장치, 3상 동기 농형 모터용 스타 델타 스타터.
- 3상 비동기 농형 모터용 자동 변압기와 함께 고정자 저항으로 시작합니다.
- 3상 비동기 권선형 회전자 모터의 회전자 저항부터 시작합니다.
-Dahlander 및 Dahlander 용 제어 극 변경 스위치
2권선 3상 비동기 모터.
- 삼상 비동기 농형 모터의 역전류 제동.
-접촉기 시작, 단상 비동기식 모터의 제어 역전.
-2, 3, 4 비동기 모터의 시퀀스 시작.
- 램프 및 다른 속도의 순방향/역방향 시퀀스를 위한 3상 인버터 제어.
- PLC와 신호 패널을 통한 회로 연결로 기계의 작동 상태를 표시합니다.
위에서 설명한 실험은 단독으로 수행되거나 서로 조정되어 복잡성이 증가하는 회로를 구현할 수 있습니다. 기술 사양
절연 재료의 전면 패널이 있는 페인팅된 금속 프레임워크.
안전 리드 및 단자 Ø 4 mm를 통한 빠른 연결).
230/400 V TAM 및 0,75 kW용 PWM 인버터 1개
부하) 전원 3 x 400V(또는 요청 시 3 x 220V) 전원 공급 장치, V/f, 일정 토크 및 벡터 작동 모드, 디스플레이 및 프로그래밍 키 포함, 6개 프로그래밍 가능
디지털 입력, 2개의 프로그래밍 가능한 아날로그 입력 0-10 Vdc / 4-20 mAdc, 알람 출력용 릴레이 1개.
TAM용 소프트 스타트 1개 3 x 400V(또는 요청 시 3 x 220V) 최대 전력 1kW, 외부 전기 신호 제어로 시작 및 중지.
1개의 존재, 시퀀스 및 대칭 위상 계전기 – 3 x 400 Vacor 3 x 220 V(요청 시), 자유 단자 포함
1 PLC Siemens S7 1200 CPU 1214 C, 24Vdc의 14개 디지털 입력, 그 중 6개의 고속 입력(100kHz), 2개의 0…10Vdc 아날로그 입력, 트랜지스터 24Va-0.5A가 있는 10개의 디지털 출력(릴레이 인터페이스 포함) 10A 건식 접점, 1개의 아날로그 출력 0÷10 Vdc.
기능 키가 있는 1 HMI 터치 스크린 사용자 패널, LCD-TFT
5,7"-256 색상 디스플레이.
1 24 Vdc – 2,5 A 전원 공급 장치, 120… 230 Vac 입력,
PLC 및 HMI 패널에 전원을 공급합니다.
1 보드형 전원 플러그(2P + 접지) 및 플러그가 있는 단상 케이블
치수: 800 x 520 x 100mm
무게: 18kg
제공되는 액세서리
안전 플러그가 있는 38개 케이블 세트(Ø 4mm)
LAN 연결용 패치 코드 3개
교육용 소프트웨어 Simens STEP 7
소프트웨어 "PLC 응용 프로그램"이 포함된 CD
