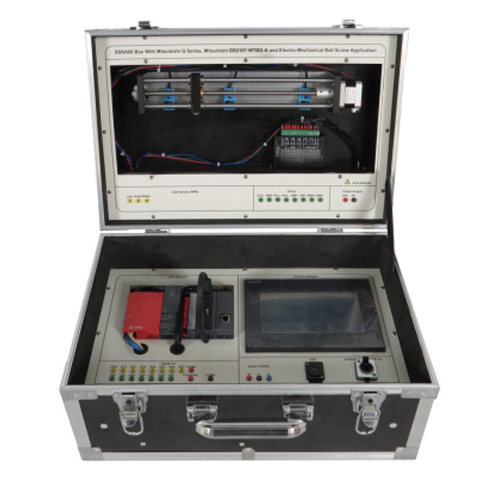

ZE3457 박스 (미쓰비시 Q 시리즈, 미쓰비시 GS2107-WTBD-N 및 전기 기계식 볼 스크류 포함) 학교 실습용 벤치, 학교 실험실 장비, 교육용 전기 훈련 장비
1. 제품 소개
1.1 제품 설명
ZE3457은 미쓰비시 Q 시리즈 모터, 미쓰비시 GS2107-WTBD 모터 및 볼 스크류 응용 박스를 탑재한 실습 교육 장비로, 메카트로닉스, 자동화, 전기 공학 등의 전공 교육을 위해 설계되었습니다. 이 박스는 모터 구동 및 HMI 기술 교육을 위해 설계되었으며, 개방형 배선 설계로 학생들이 회로 연결, 프로그램 작성 및 문제 해결을 직접 수행하여 종합적인 엔지니어링 역량을 함양할 수 있도록 합니다.
1.2 제품 특징
(1) 모터 볼 스크류 응용 박스의 주요 전기 인터페이스에는 터미널 블록이 제공되어 기본 배선 및 복잡한 시스템 구축 요구 사항을 충족합니다.
(2) 모터 볼 스크류 응용 박스와 구성품은 완벽하게 구성되어 있으며, 다양한 교과 과정의 실습 교육 내용을 구성하는 데 활용할 수 있습니다.
(3) 모터 볼 스크류 응용 박스는 우수한 안전 보호 시스템을 갖추고 있습니다.
(4) 모터 볼 스크류 응용 박스는 휴대성이 뛰어나 공간을 적게 차지하며, 다양한 장소와 환경에서 교육에 적합합니다.
(5) 모터 볼 스크류 응용 박스는 실제 시나리오를 시뮬레이션할 수 있어 학생들이 실제 작업 환경과 유사한 환경에서 교육을 받을 수 있습니다. (6) 모터 볼 스크류 응용 박스는 안전 설비, 작동 방법, 유지 보수 및 기타 측면에 대한 기본 지식을 포괄하는 체계적인 교육 과정을 제공할 수 있습니다.
2. 기술 사양
2.1 기본 기술 매개변수
작동 전원 단상 3선식 AC 220V/50Hz
주변 온도 -10℃～+40℃
주변 습도 ＜85%(25℃)
2.2 장비 매개변수
크기 480mm*320mm*260mm
무게 20kg
3. 제품 구성 요소 명칭 및 기능
3.1 장치 본체
번호 명칭 수량 1 전원 모듈 1
2 CPU 모듈 1
3 I/O 혼합 모듈 1
4 위치 제어 모듈 1
5 이더넷 통신 모듈 1
6 미쓰비시 HMI 1
7 PLC 입력 단자 8
8 PLC 출력 단자 7
9 위치 제어 모듈 신호 단자 20
10 COM1 단자 1
11 12V/24VDC 단자 1
12 COM2 단자 1
13 HMI 전원 입력 3
14 전원 모듈 단자 4
15 USB 포트 1
16 HMI 전원 입력 3
17 DC 24V 전원 출력 3
18 전원 스위치 1
번호 명칭 수량
1 좌측 1
2 원점 1
3 우측 1
4 VCC 1
5 GND 1
6 PUL 2
7 DIR 2
8 EVA 2
9 전원 입력 단자 2
10 스테퍼 드라이버 1
11 스테퍼 모터 1
12 근접 스위치 3
3.2 제품 액세서리
번호 명칭 수량
1 1미터 빨간색 2mm 전기 안전 케이블 10
2 1미터 파란색 2mm 전기 안전 케이블 5
3 전원 코드 1
4 1미터 노란색 2mm 전기 안전 케이블 5
5 1미터 검은색 2mm 전기 안전 케이블 10
6 1미터 녹색 2mm 전기 안전 케이블 10
7 USB 1
8 네트워크 케이블 1
9 USB 케이블 1
3.3 장비 화면
번호 명칭 수량
1 속도 표시 1
2 10,000 속도 설정 버튼 1
3 20,000 속도 설정 버튼 1
4 30,000 속도 설정 버튼 1
5 우회전 버튼 1
6 좌회전 버튼 1
7 홈 버튼 1
8 정지 버튼 1
9 우측 한계 표시등 1
10 좌측 한계 표시등 1
11 홈 표시등 1
4. 제품 교육 실험 목록
(1) 소프트웨어 설치 및 연결
(2) 장비 기본 실험
