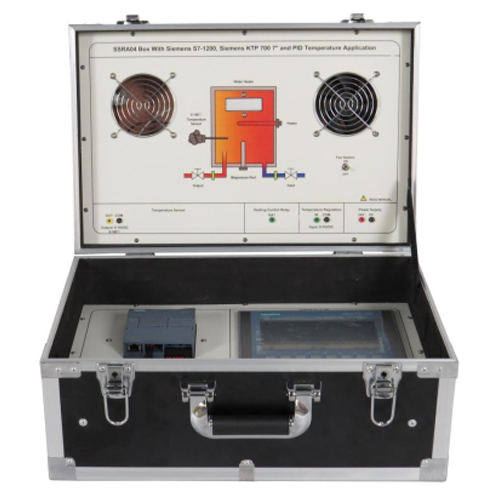

ZE3455 박스 (지멘스 S7-1200, 지멘스 KTP 700 7인치 및 PID 온도 제어 기능 포함) 학교 교육용 벤치, 교육 장비, 전기 교육 장비
1. 제품 소개
1.1 제품 설명
본 제품은 Siemens S7-1200 교육 및 훈련 시스템이 휴대용 케이스에 통합된 제품입니다. 핵심 구성 요소로는 1211C CPU와 KTP700 PN HMI가 있습니다. 이 시스템은 24V 정온 세라믹 PTC 히터를 구동하여 온도 변화를 발생시키고, PT100 온도 센서(칩 RTD)가 이를 실시간으로 감지합니다. 고정밀 데이터 수집 및 출력 제어는 PLC 모듈을 통해 구현됩니다. 학생들은 조용하고 안전한 환경에서 HMI를 통해 온도 변화를 관찰하며 PID 제어 원리와 실제 산업 자동화 기술에 대한 이해를 심화할 수 있습니다.
1.2 제품 특징
본 시스템은 산업용 PLC(1211C CPU)와 KTP700 PN HMI를 휴대용 케이스에 통합하여 안전한 24V 전압으로 구동되는 폐루프 온도 제어 회로(정온 PTC 히터 및 고정밀 PT100 센서 포함)를 구현합니다. 본 시스템은 학생들이 HMI를 통해 온도 변화 및 PID 제어 결과를 시각적으로 관찰할 수 있는 안전하고 조용한 환경을 제공하여, PID 제어 원리 및 핵심 산업 자동화 실무 기술을 심도 있게 학습하기 위한 이상적인 플랫폼을 제공합니다.
2. 기술 사양
2.1 기본 기술 매개변수
작동 전원 단상 3선식 220V
50Hz
작동 환경(권장) 온도: 0°C ~ 60°C
고도: -1000m ~ 2000m
2.2 장비 매개변수
크기 477mm*315mm*260mm
무게 <15kg
3. 제품 소개
3.1 제품 본체
번호 명칭 수량
1 캐비닛 1
2 전원 공급 및 제어부 1
3 실행부 1
3.2 제품 모듈 구성
번호 명칭 수량
1 지멘스 S7-1200 1211C 1개
2 지멘스 아날로그 모듈 1개
3 지멘스 HMI
KTP700 PN 1개
4 지멘스 아날로그 출력 확장 1개
5 축류 팬 1개
6 중간 릴레이 1개
3.3 제품 부속품
번호 명칭 수량
1 3심 전원 케이블 (3 x 0.75인치) (1.5m) 1개
2 2mm 전기 안전 케이블 10개
3 2mm 전기 안전 케이블 10개
4 2mm 전기 안전 케이블 5개
5 2mm 전기 안전 케이블 5개
6 2mm 전기 안전 케이블 5개
7 네트워크 케이블 1개
8 USB 케이블 1개
9 퓨즈 5개
4. 제품 교육 실험 목록
(1) PID 온도 제어
