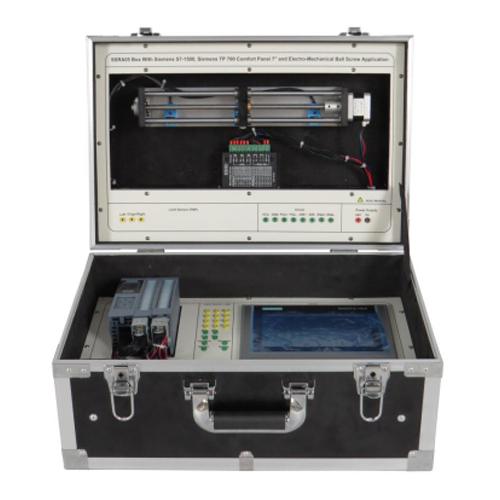

ZE3456 박스 (지멘스 S7-1500, 지멘스 TP 700 컴포트 패널 7인치 및 전기 기계식 볼 스크류 포함) 적용 분야: 학교 교육 장비, 직업 훈련 작업대, 전기 훈련 장비
1. 제품 소개
1.1 제품 설명
본 제품은 Siemens S7-1500 교육 및 훈련 시스템이 휴대용 케이스에 통합된 제품입니다. 핵심 구성 요소는 1511C CPU와 TP700 Comfort HMI입니다. 스테퍼 드라이버는 42개의 스테퍼 모터를 구동하며, 좌우 리미트 스위치와 원점 감지 기능을 통해 수동 모터 제어 및 자동 원점 복귀가 가능합니다. 학생들은 조용하고 안전한 환경에서 HMI를 통해 모터 작동을 제어하며, 산업 자동화 실무 기술에 대한 이해를 심화할 수 있습니다.
1.2 제품 특징
고성능 PLC(1511C CPU)와 TP700 Comfort HMI가 휴대용 케이스에 통합되어 안전하고 조용한 학습 환경을 제공합니다. 이 시스템은 스테퍼 드라이버를 사용하여 42개의 스테퍼 모터를 정밀하게 제어하며, 좌우 리미트 스위치와 원점 감지 기능을 탑재하여 수동 작동 및 자동 원점 복귀를 지원합니다. 학생들은 HMI에서 모터 작동을 직접 제어하며, 위치 제어, 드라이버 적용, 로직 프로그래밍과 같은 핵심 산업 자동화 기술을 직관적으로 학습할 수 있습니다.
2. 기술 사양
2.1 기본 기술 매개변수
작동 전원: 단상 3선식 220V 50Hz
작동 환경(권장): 온도: 0°C ~ 60°C, 고도: -1000m ~ 2000m
2.2 장비 매개변수
크기: 477mm*315mm*260mm
무게: 15kg 미만
3. 제품 소개
3.1 제품 본체
번호 명칭 수량
1 캐비닛 1
2 전원 공급 및 제어부 1
3 실행부 1
3.2 제품 모듈
번호 명칭 수량
1 Siemens CPU 1511C-1 PN 1
2 Siemens TP700 Comfort HMI 1
3 42스테퍼 모터 키트 1
3.3 제품 액세서리
번호 명칭 수량
1. 3심 전원 케이블 (3 x 0.75인치) (1.5m) 1개
2. 2mm 전기 안전 케이블 10개
3. 2mm 전기 안전 케이블 10개
4. 2mm 전기 안전 케이블 5개
5. 2mm 전기 안전 케이블 5개
6. 2mm 전기 안전 케이블 10개
7. 네트워크 케이블 1개
8. USB 케이블 1개
9. 퓨즈 5개
4. 제품 교육 실험 목록
(1) 모터 제어 실험
