1 제품 개요
1.1 프로필

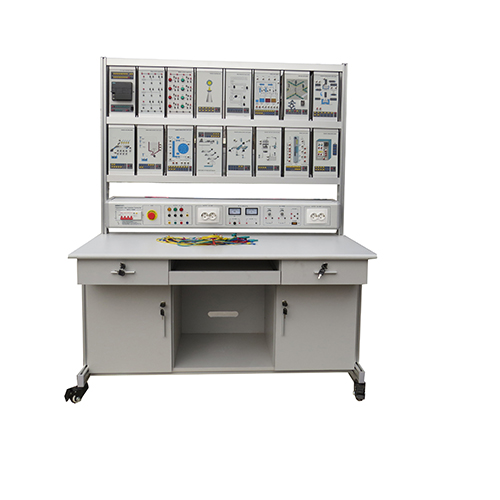

이 실습 교육 장치에는 Siemens 200 스마트 PLC, 실습 교육 시뮬레이션 모듈 및 기타 제어 개체가 포함됩니다. 관련 실험을 통해 Siemens 200 스마트 PLC의 기본적인 사용법과 프로그래밍 방법, 그리고 프로그래밍 소프트웨어의 사용법을 익힙니다. 대학, 전문대학, 고등직업, 고등학교, 중등직업학교 및 기술학교에서 관련 전공의 교수 및 기능 훈련 평가에 적합한 학생들의 해당 지식과 기술을 훈련시킨다.
1.2 기능
(1) 알루미늄 기둥 프레임 및 작업대 구조, 측정기 및 실용적인 전원 내장 통합 설치, 실용적인 회로 및 장치를 사용하는 트레이너는 각 장치가 유연하고 사용하기 쉽고 손상되기 쉽지 않은 교수형 상자 조합을 채택합니다.
(2) 실험 회로 및 장치 구성이 완료되고 결합될 수 있으며 교육 내용의 다양한 주제를 완료할 수 있습니다.
(3) 트레이너는 우수한 안전 보호 시스템을 갖추고 있습니다. 문제를 분석하고 해결하는 학생들의 능력을 배양하기 위해 작동, 학생들이 독립적인 실험을 할 수 있습니다.
2 커패시턴스
(1) 입력 전원: 2상-3선 220V±10% 50Hz
(2) 차원: 1575mm×680mm×835mm
(3) 용량: < 1.5 KVA
(4)무게 : < 220kg
(5) 작업 조건: 온도 - 10 ℃ ~ + 40 ℃
상대 습도 < 85%(25℃) 3 제품 구성
3.1 전원 제어판
전원 제어 패널은 알루미늄 구조의 금속 패널을 사용하며 모든 닫기 유형 상자 구조
3.2 교육 워크벤치
훈련 작업대는 알루미늄 구조를 사용합니다. 작업대의 바닥에 보편적인 4개의 바퀴가 있고, 바퀴에 2개의 차단기가 있습니다. 트레이너는 편리하게 이동하거나 멈출 수 있습니다. 작업대 패널 두께는 25mm 고밀도 기판이며 고온 고압 방화 처리 공정이 있습니다. 그것은 3개의 가이드 레일 유형 서랍, 2개의 푸시 및 플러그 캐비닛을 갖추고 있습니다. 구조가 건전하고 신뢰할 수 있으며 전망이 아름답습니다.
3.3 전원 제어판
(1) 단상, 삼선 전원 입력, 누설 차단기 제어에 의해 테스트되었으며 비상 정지 버튼이 있으며 비상시 전기를 차단할 수 있습니다.
(2) 전압계 및 전류계는 출력 표시기로 작동하며 0-10V, 4-20mA 강제 함수 발생기가 장착되어 있습니다.
(3) 표시기, 유럽 전원 플러그 출력, 안전 출력 소켓이 장착되어 있습니다.
(4) 단락 보호 기능이 있는 내부 AC 전원 공급 장치.
3.4 행잉 박스 모듈
이 모듈은 상단 인서트 카드 슬롯에 빔의 알루미늄 주조에 첫 번째 모듈을 설치할 때 표준 크기에 따라 각 테스트 모듈이 만들어지고 모듈 하단 탱크를 아래로 조준할 때 다양한 실험을 수행하는 학생들을 만족시킬 수 있습니다. , 빔의 모듈 카드. 그림과 같이 행잉 박스 모듈.
3.5 장착 부품
(1) PLC01 다양한 액체 자동 제어 시스템
(2) PLC02 자동 펀칭기 제어 시스템
(3) PLC03 자동판매기 시스템
(4) PLC04 자동 성형기 시스템
(5) PLC05 도금 제어 시스템
(6) PLC06 자동 우편 분류 시스템
(7) PLC07 엘리베이터 제어 시스템
(8) PLC08 자동 세탁기 제어 시스템
(9) PLC09 모터 정역방향 제어
(10) PLC10 신호등 제어
(11) PLC11 자동 급수탑 수위 제어
(12) PLC12 텔레비전 전송 타워
(13) PLC13 자동 상품 배송 및 적재 시스템
(14) PLC14 릴레이 제어 실험
(15) PLC 15 지멘스 200 스마트 PLC
(16) PLC16 버튼 박스
(17) 2mm 안전 전기 케이블
(18) 디지털 멀티미터
4 끝낼 수 있는 실험
(1) 모터 정방향 및 역방향 시뮬레이션 교육.
(2) 텔레비전 송신탑 시뮬레이션
(3) 신호등 제어 시뮬레이션 교육
(4) 자동 상품 배송 및 적재 시스템 시뮬레이션
(5) 자동 급수탑 수위 제어 시뮬레이션
(6) 자동 성형기 시스템 시뮬레이션
(7) 다양한 액체 자동 제어 시스템 시뮬레이션
(8) 자동 펀칭기 제어 시스템 시뮬레이션
(9) 엘리베이터 제어 시스템 시뮬레이션
(10) 자동 우편 분류 시스템 시뮬레이션
(11) 자동 세탁기 제어 시스템 시뮬레이션
(12) 도금 제어 시스템 시뮬레이션
(13) 자동판매기 시스템 시뮬레이션
(14) PLC 기본 명령어 교육(실험 1~13을 통해 수행)
(15) 릴레이 제어 실험(실험 1~13을 통해 수행)
(16) 소프트웨어 시뮬레이션 제어(실험 1~13을 통해 수행)
