1 제품 개요
1.1 프로필

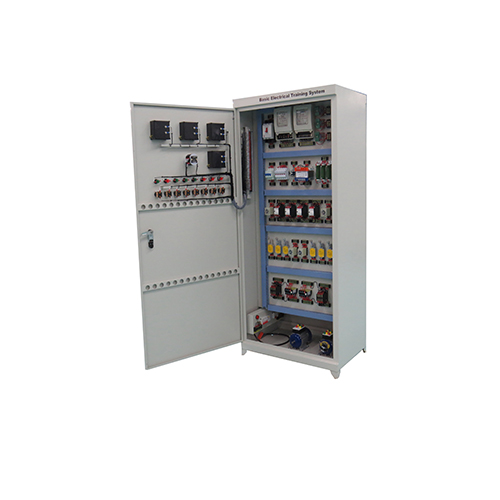

이 제품은 전기 기사(초급, 중급 및 고급 전기 기사 포함)의 교육에 사용됩니다. 전기 기술자의 평가 캐비닛은 조명 회로를 사용합니다. 전기 모터의 전기 제어 회로의 실제 작동은 필수 기술 훈련입니다. 모든 수준의 전기 기술자에게도 필요합니다. 숙련도의 내용도 노동부에서 규정하는 "전기기술등급기준" 및 "전기운전인증서"에 대한 심사평가 내용이다. 일반 전기기사 훈련 평가 및 평가 장치에는 조명 회로 및 전기 구동 제어 회로와 같은 실험 및 실제 작동이 포함됩니다. 배선 및 기타 품목. 학생들의 기본 기술과 배선 기술을 실제로 배양하기 위해 전기 실험실 캐비닛은 교실 인턴십 교육의 내용을 크게 풍부하게하고 인턴쉽 교육의 품질을 향상 시키며 학생들이 신속하게 실용적인 기술 지식을 습득하고 배선 기술을 연습 할 수 있도록합니다. 교육 및 인턴십을 할 수 있습니다. 운영은 고등 직업 대학, 고등 직업 학교, 중등 직업 학교 및 기술 학교의 교육 및 기술 훈련 평가에 적합한 새로운 분야로 이동하고 있습니다.
1.2 기능
(1) 양면 공간 위치를 사용하여 캐비닛에는 단상 전력량계, 형광등, 백열등, 이중 이중 제어 스위치, 사운드 및 조명 제어 스위치, 터치 스위치, 소켓 등이 장착되어 있습니다. 다양한 조명회로를 완성하는데 필요한 전기설비. 누전 차단기, 퓨즈, 변류기, 접촉기, 중간 계전기, 시간 계전기, 열 계전기, 여행 스위치, 버튼, 신호등, 전환 스위치, 전압계, 전류계 및 3-와 같은 다양한 저전압 전기 제품을 제어합니다. 위상 4 선식 전력량계 등 전기 제품의 수명을 연장하고 재료 소비를 줄이기 위해 전기 제품의 접점을 단자에 연결하고 학생들은 배선 및 교육 만하면됩니다. 전기 부품의 내구성을 보장하기 위한 단자. 기술 교육 캐비닛에는 다양한 실험에 사용할 수 있는 보조 모터도 장착되어 있습니다.
(2) 모터가 완비되어 있으며 다양한 코스의 교육 내용을 완료하기 위해 조합하여 사용할 수 있습니다.
(3) 교육 플랫폼에는 우수한 보안 보호 시스템이 있습니다.
2 기술적 능력
(1) 입력 전원: 3상 5선식 380V±10% 60Hz
(2) 치수: 720mm × 550mm × 1800mm
(3) 기계 용량: <1.5KVA
(4) 무게: <220kg
(5) 작업 조건: 주위 온도 -10 ° C ~ +40 ° C
상대 습도 <85%(25°C)
3 제품 구성
3.1 조명회로 훈련부
이 부품에는 단상 전력량계, 형광등, 백열등, 이중 제어 이중 제어 스위치, 소리 및 조명 제어 스위치, 터치 스위치, 소켓 등이 포함되어 교육 요구 사항 및 실험 요구 사항을 충족합니다.
3.2 전기 제어 부품 교육
이 부품에는 누설 회로 차단기, 퓨즈, 변류기, 접촉기, 중간 계전기, 시간 계전기, 열 계전기, 여행 스위치, 버튼, 신호등, 전송 스위치, 전압계, 전류계 및 3개와 같은 다양한 저전압 전기 제품이 포함됩니다. - 4 단계 회로 미터 등은 교육 요구 사항 및 실험 요구 사항을 충족합니다.
3.3 캐비닛 부분
(1) 3상 5선식 전원 입력.
(2) 전원 표시등과 안전 전원 출력 단자가 있습니다.
(3) 누전 차단기, 출력 삼상 전원 및 단상 전원에 의해 제어됩니다.
3.4 장착 부품
(1) 삼상 AC 농형 비동기 모터
(2) 삼상 AC 농형 비동기 모터(원심 스위치 포함)
4 끝낼 수 있는 실험
전기 제어 캐비닛
실험 1 3상 비동기 모터의 직접 기동 제어
실험 2 3상 비동기 모터 접촉기 조그 제어 회로
실험 3 3상 비동기 모터 접촉기 자동 잠금 제어 회로
실험 4 3상 비동기식 모터 고정자 연결 직렬 저항 강압 시작 수동 제어 회로
실험 5 자동 제어 회로를 시작하는 저항 강압과 직렬로 연결되는 3상 비동기식 모터 고정자
실험 6 Y-△ 기동 자동 제어 회로
실험 7 접촉기 자동 잠금 3상 비동기 모터 순방향 및 역방향 제어
실험 8 버튼 자동 잠금 3상 모터 접촉기 정방향 및 역방향 제어
실험 9 이중 자동 잠금 3상 비동기 모터 순방향 및 역방향 제어
실험 10 삼상 비동기 모터 단방향 강압 기동 및 역 제동 제어 회로 실험 11 3상 비동기 모터의 동적 제동 제어
3상 비동기 모터의 실험 12 순차 제어
실험 13 3상 비동기 모터 원격 및 로컬 제어
실험 14 3상 비동기 모터 정역방향 조그 기동 제어 회로
실험 15 Workbench 자동 왕복 제어 회로
실험 16 조그가 있는 자동 왕복 제어 회로
실험 17 X62W 범용 밀링 머신 스핀들과 이송 모터의 연결 제어 회로
실험 18 C620 선반 제어회로
실험 19 전기 블록 제어 회로
실험 20 단방향 모터 시동 제어 회로
조명 회로 교육
실험 21 백열 제어 회로
실험 22 형광등 제어 회로
실험 23 터치 스위치 제어 백열선
실험 24 음성 작동 스위치 제어 계단 백열전선 1
실험 25 음성 작동 스위치 제어 계단 백열선 2
실험 26 단상전력량계 설치회로
실험 27 3상 4선식 전력량계(직접형) 설치
실험 28 3상 4선식 전력량계 설치(상호인덕턴스)
실험 29 전압계와 전류계의 설치회로
실험 30 범용 스위치 및 전압계로 삼상 회로 전압 배선 회로 측정
실험 31 5구 소켓 배선
실험 32 전류 배선을 사용하는 변류기
실험 33 불완전한 스타 회로에 연결된 이중 변류기
실험 34 스타 회로에 연결된 세 개의 변류기
실험 35 이중 변류기 차동 연결 배선
실험 36 삼각형 회로에 연결된 세 개의 변류기
