1 제품 개요
1.1 개요

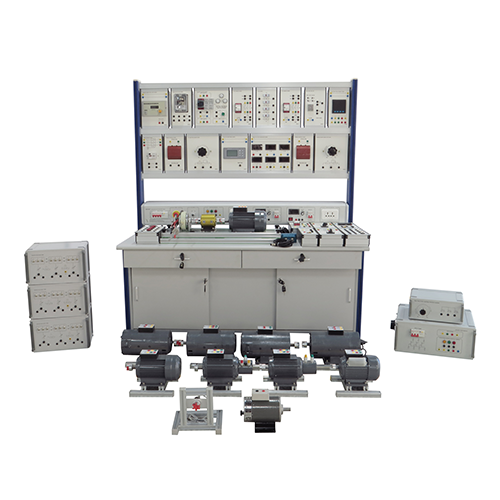

이 훈련 장치에는 다양한 유형의 유도 전동기 및 산업용 제어 구성 요소가 포함되어 있으며 관련 실험을 통해 학생들은 제어 원리 및 제어 모드, 해당 지식 및 기술을 마스터하기 위해 AC 모터, DC 모터의 작동 특성에 익숙해 질 수 있습니다. 기술, 그것은 고등 직업 대학, 중등 직업 학교 및 직업 학교 관련 전문 교육 및 기술 기술 훈련 프로그램 및 시험에 널리 적용됩니다.
1.2 특징
(1) 실제 훈련 플랫폼은 유연하게 움직일 수있는 범용 휠이있는 바닥과 함께 알루미늄 프로파일의 프레임 구조를 채택합니다. 측정 장비와 실제 교육용 전원이 통합 및 설치되어 사용하기 쉽고 쉽게 손상되지 않습니다.
(2) 모터가 완전히 장착되어 있으며 조합하여 다양한 교육 내용을 완료 할 수 있습니다.
(3) 훈련 플랫폼은 좋은 보안 시스템을 가지고 있습니다. 2 성능 매개 변수
(1) 입력 전원 : 3 상 5 선식 시스템 380V +/- 10 % 60Hz
(2) 외부 치수 : 1600mm x 800mm x 1800mm
(3) 전체 기계 용량 : <1.5 KVA
(4) 무게 : <520kg
(5) 작업 조건 : 온도-10 ℃ ~ + 40 ℃ 상대 습도 <85 % (25 ℃) 3 제품 구성
3.1 전원 제어 화면
전원 제어 패널은 알루미늄 합금 프로파일 패널, 폐쇄 상자 본체 구조를 채택하고 하단 선반은 하나에 연결됩니다.
3.2 훈련 벤치
실제 훈련 테이블은 알루미늄 프로파일 컬럼에 의해 지원되며 하단 wanxiang 휠 브레이크는 유연하며 유연하게 이동하고 배치 할 수 있습니다. 탁상은 25mm 두께의 고밀도베이스 플레이트, 표면 고온 및 고압 화재 예방 보드 얼굴 처리를 사용하여 3 개의 가이드 유형 서랍 2, 슬라이딩 도어 유형 바닥 캐비닛 2 개로 완성되며 구조는 견고하고 아름답고 관대합니다.
3.3 전원 제어 화면 구성
(1) 누전 차단기에 의해 제어되는 3 상 5 선식 전원 공급 장치의 입력에는 비상 정지 제어 버튼이 있으며, 비상시 비상 정지 버튼 차단기를 눌러 전원 공급을 차단합니다.
(2) 전원 표시기, 전원 출력 소켓 및 보안 유형 전원 공급 장치 단자를 갖추고 있습니다.
(3) 구성 ac 모터 특수 보호 스위치, 내장 ac 전원 공급 장치, 단락 보호 기능.
(4) 내장 AC 전원 및 단락 보호.
전원 공급 장치 상자, AC 단상 및 3 상 및 DC 출력 :
-01 출력 가변 DC 0 ~ 230V / 최소 10A, 보안 소켓 포함 및 회로 차단기로 보호
-01 출력 가변 DC 0 ~ 230V / 1A, 회 전자 여자, 회로 차단기로 보호
-01 출력 가변 AC 3ph, 보호 소켓 포함, 0 ~ 430V + N / 5A 회로 차단기로 보호
-01 출력 상수 AC 3ph, 보호 소켓 포함, 400V + N / 10A 회로 차단기로 보호
-적어도 단상 소켓 230V + 접지, 회로 차단기로 보호되는 16A에서 04 출력
상자는 높은 감도, 비상 푸시 버튼 및 키 스위치가있는 차동 회로 차단기로 보호되어야합니다. 또한 일반적인 차단을 통해 DC 모터 런 어웨이로부터 보호되어야합니다. 전면의 개요는 케이블 연결 도면과 전압 존재를 나타내는 표시등을 보여줍니다.
4. 장착 부품
(1) DC 기계 용 필드 가변 저항 1 개
(2) DC 모터 용 시동 가변 저항기 1 개
(3) 슬립 링 모터의 회전 시작 용 가변 저항기 1 개
(4) 필요한 기계 (DC 및 AC 발전기)와 동일한 전력을 갖는 행별로 (스위치에 의해) 가변적 인 저항 부하 1 개
(5) 1 개의 용량 성 부하 3ph 가변 (스위치 또는 핸드 휠에 의해), 필요한 기계 DC 및 AC 발전기와 동일한 전력을 가짐)
(6) 필요한 기계 (DC 및 AC 발전기)와 동일한 전력을 갖는 행별로 (스위치에 의해) 가변적 인 3 상 유도 부하 1 개
(7) 션트 여자, 최소 전력 0.75 kW, 220V, 1500 rpm이있는 DC 기계 1 개는 모터 및 발전기로 작동 할 수 있습니다.
(8) 직렬 여자, 최소 전력 0.75 kW, 220V, 1500 rpm이있는 DC 기계 1 개는 모터 및 발전기로 작동 할 수 있습니다.
(9) 결합 된 여자, 최소 전력 0.75 kW, 220V, 1500 rpm이있는 DC 기계 1 개는 모터 및 발전기로 작동 할 수 있습니다.
(10) 비동기 모터 1 개, 케이지 회 전자 3ph, 220 / 380V 50Hz, 1500rpm, 0.75kW 최소
(11) 1 DAHLANDER 배속 비동기 모터 케이지 로터, 380V 50Hz, 최소 0.75kW, 1500 및 3000 rpm
(12) 1 개의 동기식 가역 모터, 220 / 380V 50Hz, 1500rpm 0.75kW
(13) 1 개의 단상 비동기 모터, 보조 극 포함, 시동 콘덴서, 케이지 회 전자, 230V / 50Hz, 1500rpm, 0.75kW
(14) DC 및 AC 230V 50Hz, 1500rpm, 0.75kW로 구동되는 범용 단상 모터 1 개
(15) 길이가 다른 연결 와이어 1 세트
기계는 동일한 샤프트 높이를 가져야하며 교훈적인 연결 상자에는 연결 스키마와 시놉 틱이 있어야합니다.
(16) 1 브레이크는 기계 부하, 모터의 적절한 속도 및 동력을 시뮬레이션하기 위해 브레이크를 사용하여 한 가지 방법으로 커플을 계산할 수 있습니다.
(17) 산업 네트워크와 3 상 교류 발전기의 병렬 장착을위한 1 개의 보드. 보드에는 주파수 및 전압 평등을 확인하는 인버터 (교류기 측 및 네트워크 측)가 장착되어 있으며, 표시등이 장착되어 위상 일치를 확인하고 모든 조건이 확인 된 경우 래치 스위치가 장착되어 있습니다.
(18) 전기 매개 변수, DC 및 AC 전류 및 전압, 단일 및 3 상 전력의 디지털 측정 모듈 1 개, 모듈은 과부하로부터 보호되어야하며 값을 0으로 재설정 할 수 있어야합니다.
(19) 연결 케이블과 함께 제공되는 최대 10000rpm의 디지털 타키 미터 1 개, 센서를 사용하여 접촉 또는 접촉없이 속도 측정 가능
(20) 보호 액세서리가있는 커플 링 1 세트
(21) 기계를 쉽게 장착 할 수있는 2 개의 프레임. 각 프레임은 두 대의 기계를 설치할 수 있으며 방진 고무 지지대가 장착되어야합니다.
전원 공급 장치 상자, AC 단상 및 3 상 및 DC 출력 :
-01 출력 가변 DC 0 ~ 230V / 최소 10A, 보안 소켓 포함 및 회로 차단기로 보호
-01 출력 가변 DC 0 ~ 230V / 1A, 회 전자 여자, 회로 차단기로 보호
-01 출력 가변 AC 3ph, 보호 소켓 포함, 0 ~ 430V + N / 5A 회로 차단기로 보호
-01 출력 상수 AC 3ph, 보호 소켓 포함, 400V + N / 10A 회로 차단기로 보호
-적어도 단상 소켓 230V + 접지, 회로 차단기로 보호되는 16A에서 04 출력
상자는 높은 감도, 비상 푸시 버튼 및 키 스위치가있는 차동 회로 차단기로 보호되어야합니다. 또한 일반적인 차단을 통해 DC 모터 런 어웨이로부터 보호되어야합니다. 전면의 개요는 케이블 연결 도면과 전압 존재를 나타내는 표시등을 보여줍니다.
