ZE3411 실험실 작업 "동기 발전기 연구(유휴, 단락, 네트워크와의 병렬 작동 특성)" 설명

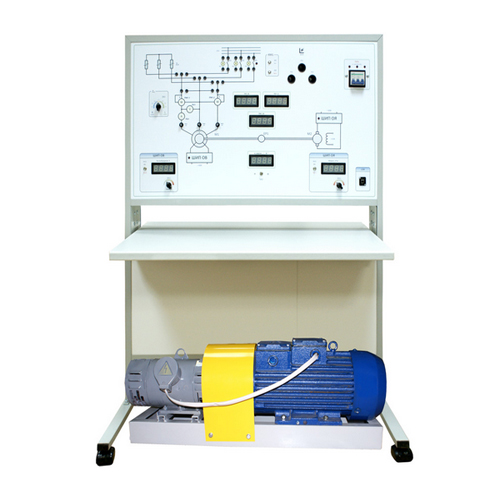

교육용 실험실 스탠드는 동기 모터 및 동기 발전기의 구성, 작동 원리, 작동 특성 연구를 위해 설계되었습니다.
구조적으로 스탠드는 전기 장비, 전자 보드, 전면 패널 및 일체형 작업 테이블의 탁상과 모터 유닛이 설치된 본체로 구성됩니다. 모터 유닛은 하나의 직류 모터와 구동 권선 동기 모터를 포함합니다.
소형(90W) 또는 대형(0.55kW) 전력의 전기 모터를 기반으로 전기 기계 장치로 벤치를 보완할 수 있습니다.
본체 내부에 다음 항목이 설치됩니다.
구동 모터 및 정적 부하로 사용되는 직류 모터의 제어를 위해 설계된 펄스 폭 변환기;
동기식 발전기의 능동 및 능동-유도 부하 생성을 위해 설계된 3상 가변 부하 모듈;
모터/제너레이터의 조사된 특성(전류, 전압, 전력, 속도, 기계적 모멘트)을 측정하고 표시하도록 설계된 측정 시스템.
다음 항목이 전면 패널에 설치됩니다.
직류 모터 컨트롤러;
동기 발전기의 모터 컨트롤러;
시작/제어 장비 컨트롤러;
3상 가변 부하 컨트롤러;
측정 시스템 지표; 스위칭 잭;
PC 연결용 USB 커넥터.
스탠드에 추가된 소프트웨어 및 체계적인 문서:
교직원을 위한 체계적이고 기술적인 문서 세트;
스탠드 작동을 위해 설계된 소프트웨어.
스탠드를 사용하여 다음 실험실 작업을 수행할 수 있습니다.
1.동기 발전기 무부하 특성 조사 E0=f(Iex).
2. 동기발전기 단락특성 조사 Is-c=f(Iex)
3. 다양한 부하 유형에 따른 동기 발전기 무부하 특성 U=f(I), Iex= f(I), U=f(Iex) 조사.
4. 동기발전기 전력각도 P=f(δ), U=f(δ)의 조사.
5.동기 발전기 U자형 곡선 I=f(Iex)의 조사.
6.자기 동기화 방법을 통해 네트워크에 동기식 발전기 연결.
7. 네트워크와 병렬로 연결된 3상 동기 발전기의 조사.
8. 동기 전동기 n=f(M)의 기계적 특성 조사.
9.동기 전동기 동력각도 조사 P=f(δ), M=f(δ).
10.동기 전동기의 운전 특성 조사 M=f(P2), P=f(P2), I=f(P2).
11.동기 모터 U자형 곡선 I=f(Iex)의 조사.
"MPCS가 포함된 동기식 전기 모터 및 발전기" 전체 세트: 실험실 스탠드;
기계 장치;
점퍼 세트;
USB 2,0 AM-BM 케이블;
첨부 문서가 포함된 CD-R,
여권;
소프트웨어.
