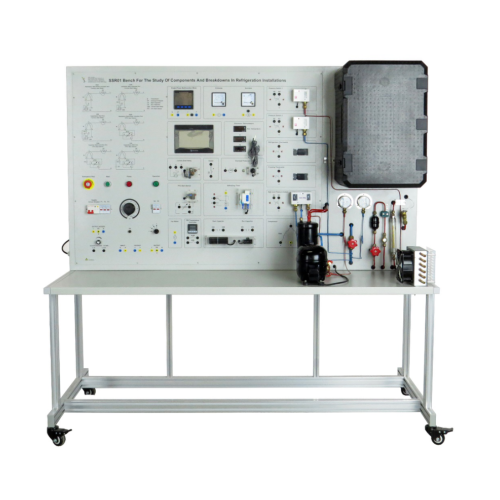

ZMR001 냉동 장치 구성 요소 및 고장 연구용 벤치, 학교 교육용 실험실 장비, 교육용 에어컨 트레이너
1. 제품 소개
1.1 제품 설명
일상생활에서 우리는 종종 불쾌감을 주는 더운 날씨를 접하거나, 음식을 짧은 시간 보관해도 상하는 경우를 경험합니다. 이는 냉장 장치가 우리 삶에서 얼마나 중요한지를 보여줍니다. 습하고 더운 날씨에는 에어컨을 사용하여 온도를 낮추고 습기를 제거할 수 있습니다. 음식을 장기간 보관해야 할 때는 실험용 냉장고를 사용하여 더 오랫동안 신선도를 유지할 수 있습니다. 이처럼 냉장 장치는 현대 생활에서 없어서는 안 될 필수품이 되었습니다. 냉장 기술의 발전과 함께 냉장 원리 및 냉장 장치는 독립적인 학문 분야로 자리 잡았습니다. 냉장 장치가 어떻게 냉각되는지, 그리고 냉장 장치의 다양한 고장 발생 원리를 이해하는 것은 매우 중요합니다.
ZMR001은 냉장 장치의 구성 요소 및 고장 발생 원리를 연구하기 위한 실습 장비입니다. 다양한 전문대학 학생이나 관련 기술 분야 종사자들의 교육을 위한 장비로 활용될 수 있습니다. 본 실습대는 냉동 장치의 냉동 원리와 냉동에 필요한 구성 요소는 물론, 냉동 과정에서 발생할 수 있는 최대 15가지 냉동 고장 사례를 학습할 수 있어 학습자에게 풍부한 실습 교육 콘텐츠를 제공합니다.
1.2 제품 특징
(1) 본 실습대는 뛰어난 전기 안전성을 갖추고 있어 사용자의 안전을 보장합니다.
(2) 기능별 구역 설계 원칙을 채택하여 작업 분담이 명확하고 작동 원리를 쉽게 이해할 수 있습니다.
(3) 실습대 냉동 장치는 친환경적이고 무공해 냉매를 사용합니다.
(4) 더욱 견고하고 내구성이 뛰어난 소재 프레임을 사용하여 장비의 수명을 크게 연장합니다.
(5) 다양한 모듈을 갖추고 있어 폭넓은 실험을 수행할 수 있습니다.
2. 기술 사양
2.1 기술 매개변수
전원 공급 매개변수: 단상 3선식 AC 220V
작동 환경 요구 사항: 주변 온도 -10℃~+40℃, 상대 습도 < 85%(25℃)
2.2 크기 및 무게
크기: 1820mm×700mm×1810mm
무게: 약 300kg
3. 제품 구성 요소 명칭 및 기능 소개
3.1 제품 본체
번호 명칭 수량
1 단상 다기능 계측기 1
2 전압계 1
3 전류계 1
4 압력 스위치 1
5 HMI 1
6 냉장실 온도 표시기 1
7 T1 온도 표시기 1
8 T2 온도 표시기 1
9 압력 스위치 2
10 냉동층 온도 조절기 1
11 증발기 및 열 부하가 있는 냉장실 1
12 비상 정지 스위치 1
13 시작 버튼 1
14 전원 표시등 1
15 압축기 작동 상태 표시등 1
16 전류 스타터 1
17 과전류 보호기 1
18 냉동실 온도 조절기 1
19 회로 차단기 1
20 퓨즈 보호기 1
21 자동 전압 조정기 1
22 퓨즈 보호기 2
23 서미스터 스타터 1
24 제상 시간 컨트롤러 1
25 고/저전압 컨트롤러 1
26 응축기 팬 속도 조절 노브 1
27 5A 퓨즈 1개
28 3단 속도 전압 조절 스위치 1개
29 PID 온도 컨트롤러 1개
30 시동 콘덴서 1개
31 운전 콘덴서 1개
32 오일 분리기 1개
34 압축기 1개
35 고압 게이지 1개
36 저압 게이지 1개
37 건조기 1개
38 스로틀링 모세관 장치 1개
39 시창 1개
40 유량계 1개
41 응축기 팬 1개
42 응축기 1개
43 구조 프레임 1개
44 프레임 캐스터 4개
3.2 제품 부속품
번호 명칭 수량
1. 4mm 안전 연결 케이블 1m 양면형 이중 색상 5개
2. 4mm 안전 연결 케이블 1m 양면형 파란색 10개
3. 4mm 안전 연결 케이블 1m 양면형 검은색 20개
4. 4mm 안전 연결 케이블 1m 양면형 노란색 10개
4. 제품 교육 실험 목록 (자세한 내용은 실험 안내서를 참조하십시오)
(1) CSR 스타터를 이용한 냉동 압축기 시동 시연
(2) 시동 콘덴서가 있는 CSR 스타터를 이용한 냉동 압축기 시동 시연
(3) 시동 콘덴서와 운전 콘덴서가 있는 CSR 스타터를 이용한 냉동 압축기 시동 시연
(4) PTC 스타터를 이용한 냉동 압축기 시동 시연
(5) 시동 콘덴서가 있는 PTC 스타터를 이용한 냉동 압축기 시동 시연
(6) 시동 콘덴서와 운전 콘덴서가 있는 PTC 스타터를 이용한 냉동 압축기 시동 시연
(7) 시연 (8) 압축기 밸브 고장을 모사하기 위한 고장 코드 F1의 설정 및 처리 시연
(9) 오일 분리기 고장을 모사하기 위한 고장 코드 F2의 설정 및 처리 시연
(10) 팽창 밸브 손상 고장을 모사하기 위한 고장 코드 F3의 설정 및 처리 시연
(11) 건조기 막힘 고장을 모사하기 위한 고장 코드 F4의 설정 및 처리 시연
(12) 높은 응축 압력 고장을 모사하기 위한 고장 코드 F5의 설정 및 처리 시연
(13) 낮은 흡입 압력 고장을 모사하기 위한 고장 코드 F6의 설정 및 처리 시연
(14) 높은 흡입 압력 고장을 모사하기 위한 고장 코드 F7의 설정 및 처리 시연이온 압력 오류
(14) 압축기 위상 손실 오류를 모사한 오류 코드 F8의 설정 및 처리 시연
(15) 압축기 2상 차단 오류를 모사한 오류 코드 F9의 설정 및 처리 시연
(16) 냉동 온도 조절기 오류를 모사한 오류 코드 F10의 설정 및 처리 시연
(17) 냉동 온도 조절기 오류를 모사한 오류 코드 F11의 설정 및 처리 시연
(18) 기동 계전기 코일 오류를 모사한 오류 코드 F12의 설정 및 처리 시연
(19) 모터 열 보호 오류를 모사한 오류 코드 F13의 설정 및 처리 시연
(20) 기동 콘덴서 오류를 모사한 오류 코드 F14의 설정 및 처리 시연
(21) 팬 오류를 모사한 오류 코드 F15의 설정 및 처리 시연
(22) PID 온도 제어기 및 제상 시간 제어기 사용 시연
