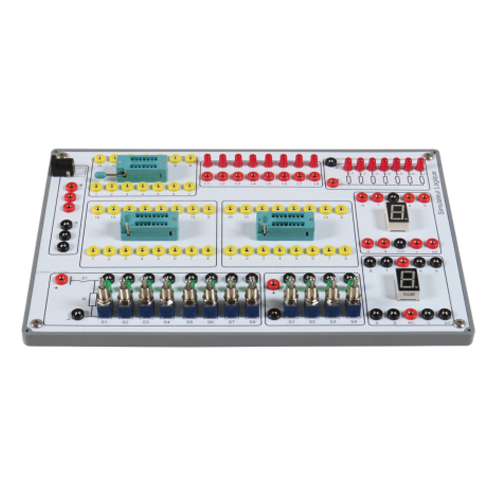

ZE3447 논리 시뮬레이터 교육용 작업대 장비 교육 기술 전기 훈련 장비
1. 제품 소개
1.1 제품 설명
본 장치는 디지털 논리 회로의 교육 및 실험을 위해 특별히 설계된 시뮬레이션 장치입니다. 집적 회로 소켓, 토글 스위치, LED 표시등, 디지털 튜브, 전원 인터페이스 등의 구성 요소를 통합하고 있습니다. 게이트 회로, 인코더, 디코더와 같은 조합 논리 회로와 플립플롭, 카운터, 레지스터와 같은 순차 논리 회로를 구성하고 검증할 수 있어 학습자가 디지털 회로의 작동 원리를 직관적으로 이해할 수 있도록 도와줍니다. 전자 정보 공학, 자동화 및 기타 관련 전공 분야의 교육 및 실험 환경에 적합합니다.
1.2 제품 특징
모듈형 구성 요소: 다양한 핀 수의 로직 칩과 호환되는 여러 세트의 집적 회로 소켓, 토글 스위치, 버튼, LED 표시등, 디지털 튜브 등을 갖추고 있으며, 기능 모듈이 명확하게 구분되어 다양한 디지털 회로 실험 요구 사항을 충족합니다.
직관적인 조작: 물리적 스위치를 통해 논리 신호를 입력하면 LED와 디지털 튜브에 회로 출력이 실시간으로 표시됩니다. 실험 현상이 명확하게 구분되어 논리적 관계를 쉽게 이해할 수 있습니다.
교육 적응성: 디지털 논리 회로 교육을 위해 특별히 설계된 이 제품은 컴팩트한 구조와 간단한 조작으로 논리 게이트, 플립플롭, 순차 회로와 같은 핵심 지식을 효과적으로 습득할 수 있도록 도와줍니다. 안전성 및 신뢰성: 전원 인터페이스와 신호 단자가 명확하게 표시되어 있고 회로 배치가 합리적이어서 오작동 위험을 줄이고 실험의 안전성을 보장합니다.
2. 기술 사양
2.1 기본 기술 매개변수
작동 전원: 단상 AC 220V/50Hz
주변 온도: -10℃~+40℃
주변 습도: 85% 미만(25℃)
2.2 장비 외형 매개변수
크기: 260mm*170mm*40mm
무게: 3kg
3. 제품 구성 요소 명칭 및 기능
3.1 장비 본체
번호 명칭 수량
1 전원 공급 장치 1
2 IC 칩 소켓 3
3 다이오드 유닛 2
4 공통 음극 7자리 디스플레이 1
5 공통 양극 7자리 디스플레이 1
6 스위치 모듈 2
3.2 부속품 및 액세서리
번호 명칭 수량
1 파란색 2mm 전기 안전 연결 케이블 5
2 빨간색 2mm 전기 안전 연결 케이블 5
3 녹색 2mm 전기 안전 연결 케이블 5
4 노란색 2mm 전기 안전 연결 케이블 5
5 검은색 2mm 전기 안전 연결 케이블 5
6 전원 코드 어댑터 1
4. 제품 교육 실험 목록
(1) 장비 테스트 실험
