1.1 개요
산업 자동화 네트워크 통신 통합 교육 장비는 대학, 대학, 기술 학교, 엔지니어 교육 센터에 적합한 Siemens 완전 통합 자동화 교육 플랫폼을 기반으로합니다. 자동화 된 온라인 교육 및 훈련을 수행 할 수있을뿐만 아니라 하위 시스템도 갖추고 있으며 네트워크 훈련실을 구축 할 수 있으며 교사의 기계로 볼 수 있습니다.

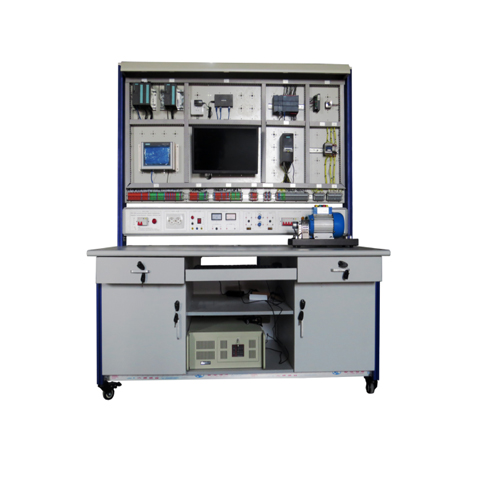

산업 자동화 네트워크 통신 통합 교육 장비의 본체는 자동화 통신 네트워크, 2 개의 Siemens S7-S7-300PLC, Siemens S7-1200PLC, AC 접촉기, Siemens 터치 스크린, 스테핑 모터, Siemens MM440 인버터, 3 상 모터, 산업용 개인용 컴퓨터, 스위치, UPS 전원 공급 장치, 급수탑 제어 매달려 상자, 신호등 매달려 상자, 버튼 표시기 매달려 상자, 강철 롤링 장치 매달려 상자, 머시닝 센터 매달려 상자, 엘리베이터 제어 매달려 상자 및 기타 구성. 교육 리소스 공유를 실현하고 실험 교육 관리를 최적화합니다.
산업 자동화 네트워크 통신 통합 교육 시스템
Siemens의 3 계층 네트워크 구조를 기반으로합니다.
첫 번째 계층 : 주요 장비는 산업용 PC입니다. 엔터프라이즈 관리, 2 개의 Siemens S7-300 PLC,
두 번째 계층 : 프로세스 모니터링 계층, 주요 장비는 두 개의 Siemens S7-300 PLC이며 Profinet을 통해 첫 번째 계층과 통신합니다.
세 번째 레이어 : 장면 제어 레이어. 주요 장비는 Siemens S7-1200PLC, Siemens 인버터, AC 접촉기, DC 접촉기, 버튼 표시기 모듈 등입니다. PROFIBUS 또는 Profinet 프로토콜을 통해 두 번째 및 세 번째 레이어와 통신합니다.
1.2 특징
(1) 훈련 플랫폼은 알루미늄 프로파일 기둥 프레임 구조를 채택하고 훈련 플랫폼의 바닥에는 유연한 이동을 위해 범용 바퀴가 장착되어 있습니다. 다양한 모듈이 패널에 배치되어 사용하기 쉽고 손상되기 쉽지 않습니다.
(2) 다양한 방식으로 결합하여 사용할 수있는 다양한 유형의 통신 모듈이 있습니다.
(3) 전체 구조는 모듈을 쉽게 교체 할 수있는 개방 및 분해 유형을 채택합니다. 모듈의 내용은 생산적인 기능과 통합 학습 기능의 원칙에 따라 결정되므로 강의 또는 경쟁 중에 필요한 모듈을 쉽게 선택할 수 있습니다.
(4) 교육 및 평가 장치는 사용하기에 안전한 저전압 구성 요소입니다.
2 개의 성능 매개 변수
(1) 입력 전원 : 삼상 사 선식 AC380V ± 10 % 50Hz
(2) 치수 : 1800X1760X700mm
(3) 기계 용량 : <1.5KVA
(4) 무게 : <120kg
(5) 근무 조건 : 주위 온도 -10 ℃ ~ + 40 ℃ 상대 습도 <85 % (25 ℃)
(6) 안전 보호 : 누설 전압 및 누설 전류 보호 장치, 국가 표준에 따른 안전 준수
3 제품 구성
3.1 교육 테이블
훈련 테이블은 알루미늄 프로파일 기둥으로지지되며 하단 범용 휠은 유연한 이동 및 위치 지정을 위해 제동됩니다. 데스크탑은 25mm 두께의 고밀도 기판을 채택하고 표면은 고온 고압 내화 보드 베니어로 처리됩니다. 3 단 레일 서랍과 하단 캐비닛이 장착되어 있습니다. 구조는 단단하고 아름답습니다.
3.2 파워 박스
(1) 2P 누전 차단기
(2) 유럽 소켓
(3) AC220V 단상 AC 출력 장치 + 표시 등 + 과부하 보험
(4) DC 전류계, DC 전압계
(5) 4-20mA 아날로그 출력, 0-10V 아날로그 출력 및 DC24V 전원 출력.
(6) AC380V 삼상 AC 출력 장치 + 삼상 표시 등 + 삼상 과부하 보험
(7) 유럽 소켓
3.3 패널 모듈
(1) PLC 모듈 (CPU 314C-2PN / DP)
(2) PLC 모듈 (CPU 312C)
(3) 스위치
(4) PLC 모듈 (CPU 1214C + CM1242-5 PROF1BUS DP SLAVE + CM1241 RS422 / 485)
(5) 스테퍼 모터 + 스테퍼 모터 드라이버
(6) 지멘스 터치 스크린
(7) 디스플레이
(8) Siemens mm440 인버터 모듈
(9) AC220V AC 접촉기 및 DC24V 중간 릴레이
(10) PLC 모듈 (CPU 314C-2PN / DP) 전송 터미널
(11) PLC 모듈 (CPU 312C) 전송 터미널
(12) PLC 모듈 (CPU 1214C) 전송 터미널
(13) 스테퍼 모터 유닛 전송 단자
(14) 터치 스크린 전력 전송 단자
(15) 스위치 전력 전송 단자
(16) Siemens mm440 인버터 전송 터미널
(17) AC220V AC 접촉기 및 DC24V 중간 릴레이 전송 단자
3.4 지원 모듈
(1) 급수탑 컨트롤 박스 (2) 신호등 박스 (3) 버튼 표시기 박스 (4) 강철 압연 장치 박스 (5) 머시닝 센터 박스 (6) 엘리베이터 컨트롤 박스
3.5 지원 장치
(1) 네트워크 케이블 1 개
(2) DP 통신 라인 2 개
(3) UPS 전원 공급 장치 1 개
(4) 산업용 PC 1 대
(5) 안전 전기 케이블
(6) 디지털 멀티 미터 1 개
(7) 소프트웨어 CD
(8) 삼상 모터
(9) 도구
(10) MPI 다운로드 라인
(11) MM440 인버터 조작 패널
4 교육 내용을 완료 할 수 있습니다.
(1) Siemens 300PLC 및 PC 통신 프로그래밍 교육
(2) Siemens 300PLC MPI 통신 교육
(3) Siemens 300PLC 및 1214CPLC 이더넷 통신 교육
(4) 300PLC 제어 스테핑 모터 훈련
(5) 지멘스 터치 스크린 프로그래밍 교육
(6) 300 PLC 및 1214C PLC 및 터치 스크린 통신 교육
(7) 1200plc 및 Siemens 인버터 USS 프로토콜 통신 교육
