C9 유량계 데모 장치 교훈 장비 교육 장비 교육 유체 역학 실험실 장비 1. 설명

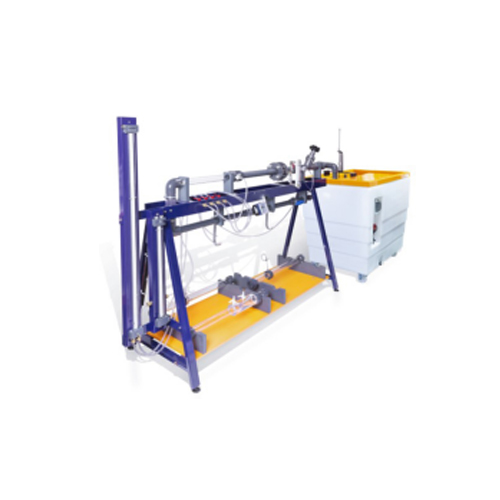

Flow Meter Demonstration Unit은 유량계의 중요한 특성을 보여주는 독립형 설비입니다. 주요 요소는 서비스 모듈과 유량계 지지대입니다.
자체 프라이밍 원심 펌프는 서비스 모듈의 섬프 탱크에서 물을 끌어와서 유량계 테스트 파이프로 전달합니다. 테스트 섹션에 장착된 산업용 유량계는 테스트 파이프에 빠르고 쉽게 장착할 수 있습니다. 이 계량기는 다양한 계량 원리와 정교함 및 정확도를 제공하기 위해 선택되었습니다. 일부 미터는 유량 단위로 직접 교정되는 반면 다른 미터는 교정 차트를 사용합니다. 각 유량계의 압력 강하는 1미터 압력 수은 압력계 또는 제공된 0.5미터 수은 압력계를 사용하여 측정할 수 있습니다. 포트형 압력계 연결 밸브는 모든 압력계 배관의 빠른 블리딩을 보장합니다. 유량계의 정확도에 미치는 영향을 입증하기 위해 유압 흐름에 공기를 유입시키는 시설이 있습니다. 테스트 섹션의 배출은 제어 가능하며 디퓨저를 통해 서비스 모듈의 채널로 공급됩니다. V-노치 및 직사각형 노치 위어는 서비스 모듈에 장착할 수 있습니다.
보조 수로(C9-15)는 'H' 수로와 워싱턴 수로뿐만 아니라 넓은 볏과 크럼프 웨어를 수용합니다. 채널의 레벨은 후크 및 포인트 게이지(H1)를 사용하여 결정할 수 있습니다. 2.교육 콘텐츠
폐쇄 도관의 유량 측정에 Orifice Plate, Venturi 및 Pitot 튜브의 적용을 시연합니다.
폐쇄 도관의 유량 측정을 위한 하나 이상의 유량계 사용을 보여주고 유량계 특성을 결정합니다. 션트 갭미터, 스윙 플랩, 체적 회전 피스톤, 전자기, 나선형 회전 및 추론 멀티스트림 포함
개방 수로에서 유량을 측정하기 위해 Broad Crested Weir, Crump Weir, H Flume 및 Washington Flume의 사용을 시연하기 위해
개방 수로에서 직사각형 노치 위어와 Vee 노치 위어의 특성을 시연하기 위해
다양한 유형의 유량계의 용도, 적용 및 한계 비교
성능, 정확도, 편의성, 비용 및 수두 손실에 대한 유량계 선택의 의미 고려
