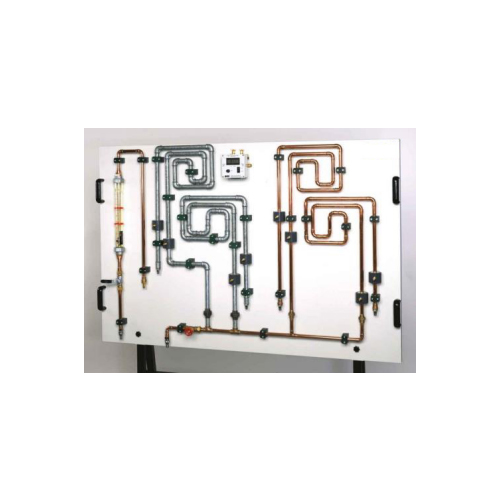

ZF1119A 피팅 손실 훈련 패널 교육 장비 교육 실험실 장비 파이프 서지 유체 역학 실험실 장비 사양
엘보우 및 벤드와 같은 파이프 피팅의 압력 손실을 조사하기 위한 교육 패널
4개의 다른 측정 섹션, 각 섹션의 측정 길이 2300mm, 10개의 엘보우/벤드
전자 차압 게이지가 있는 환형 챔버로 압력 측정
Rota meter로 유량 측정
퀵 액션 커플링을 사용한 호스 연결
감압기를 통한 급수 냉수 연결
블리드가 있는 차압 게이지 - 측정 범위: 0...2000mbar - 공급: 9V, 배터리로 작동
로타 미터: 측정 범위 150...1600ltr/h
감압기의 출구 압력: 0.5...2bar
파이프 섹션: 측정 길이: 2300mm - 파이프 섹션 1: 스틸, 벤드
1/2", 90° 굽힘 - 파이프 섹션 3: 구리 18x1mm, 90° 엘보우 - 파이프 섹션 4: 구리 18x1mm, 90° 굽힘 파이프 및 피팅
7mm 보어 테스트 섹션
13.6mm 보어 테스트 섹션
4개의 굽힘이 있는 13.6mm 보어 테스트 섹션
4개의 엘보가 있는 13.6mm 보어 테스트 섹션
볼 밸브가 있는 13.6mm 보어 테스트 섹션
앵글 시트 밸브가 있는 13.6mm 보어 테스트 섹션 실험적 능력
다른 유량에서 다양한 파이프 및 피팅에 걸친 압력 강하 측정
파이프의 유체 흐름에 대한 유량/직경 관계 결정
다양한 파이프, 파이프 피팅 및 밸브 설정에 대한 손실 계수(K) 추정
매끄러운 파이프의 유체 흐름에 대한 마찰 계수 결정
브랜드: 숄더샤인
모델: ZF1119A
