1. 개요
1.1 소개

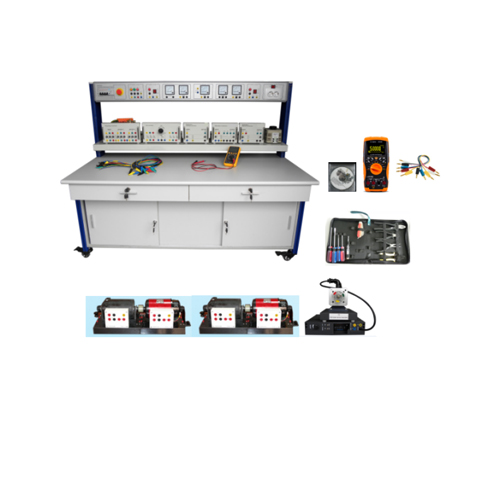

이 교육 세트에는 다양한 변압기가 포함되어 있으며 학생들은 교육 및 교육을 통해 다양한 유형의 변압기 기능, 제어 원리 및 지식에 익숙해 질 수 있습니다.
실험. 직업 학교, 기술 학교, 대학의 학생들에게 적합합니다.
이 트레이너에는 다양한 유형의 DC 모터가 포함되어 있으며 실험을 통해 학생들은
DC 모터 기능에 익숙하고 제어 원리와 제어 모드를 마스터하면
학생들의 기술과 지식을 배양합니다. 트레이너는 직업에 적합합니다.
학교 학생, 기술 학교 학생, 전문 대학 학생
전기 기술, 전자 기술, 메카트로닉스 기술 등
1.2 기능
1. 교육 작업대는 알루미늄 기둥 구조 프레임을 사용하며 다음을 포함합니다.
기술적인 매개변수를 시험하고 측정하는 미터 상자 및 전원 상자, 그것은
사용하기 쉽고 부서지기 쉽지 않습니다.
2. 변압기가 장착되어 학생들은 조합을 만들 수 있으며,
많은 훈련 내용과 실험을 마칩니다.
3. 훈련 작업대는 높은 안전 시스템을 가지고 있습니다.
2 기술 매개변수
1. 입력 전원: 3상, 5선, 380V±10% 50Hz
2. 차원: 1600mm×800mm×1800mm
3.전체 용량: <1.5KVA
4. 무게: <380kg
5. 작업 환경:
환경 온도: -10℃~+40℃
상대 습도: <85%(25℃)
3 제품 구성
3.1 전원 제어판
전원 제어 패널은 알루미늄 구조의 금속 패널을 사용하며 모든 닫기 유형
상자 구조
3.2 트레이닝 워크벤치
훈련 작업대는 방화 판 표면을 사용하여 매우 건전하고
깨지기 쉽지 않은 아름다운 전망을 가지고 있습니다.
3.3 전원 제어 패널
1. 단상, 삼선 전원 입력, 누설 테스트를 거쳤습니다.
차단기 제어, 비상 정지 버튼이 있으며 전기를 차단할 수 있습니다.
비상시.
2.제어반에는 1개의 점 유형 전압계, 1개의 전류계가 있습니다,
하나의 파워 미터, 하나의 비 파워 미터.
3. 표시기, 유럽 전원 플러그 출력, 안전 출력 장착
소켓.
4. 내부 AC 전류 및 DC 권선 전원, 단락 포함
보호 기능.
3.4 구성품 포함
1. 단상 변압기
2. 단상 링 모양 변압기
3. 단상 자기 결합 변압기
4. 삼상 변압기
5.U 모양과 I 모양 실리콘 스틸
6. 변압기 상처 2 그룹
7.1500옴 저항 4개
8. 저항 부하
9.4MM 안전 전기 케이블
10. 시리즈 권선 DC 기계
11. 병렬 권선 DC 기계
12.D C 화합물 발생기
13.DC 서보 모터
14.모터 커플링
15. 조정 가능한 저항: 0~900Ω/0.5A 조정 가능한 저항
16. 저전압 부품: 차단기, AC 접촉기 등 4 교육 내용
4.1 단상 변압기 실험
1. 단상 변압기 정적 테스트
2. 단상 변압기 공부하 및 부하 특성
3. 단상 변압기 전압 단락 및 전류 단락
시험
4. 단상 링 모양 변압기 빈 부하 및 부하
특성 시험
5. 단상 링 모양 변압기 단락 전압 및 단락
현재 테스트
4.2 단상 자가 결합 변압기 실험
1. 자기 결합 변압기 원리 특징
2.자가 결합 변압기 정적 테스트
3.자가 결합 변압기 작동 및 기능 특징
4. 자가 결합 변압기 부하 테스트 기능
4.3 삼상 변압기 실험
1. 삼상 변압기 원리 특징
2.3상 변압기 정적 테스트
3.3상 변압기 스타 연결 및 기능
4. 삼상 변압기 델타 연결 및 기능
4.4 변압기 종합 교육
1. 변압기 설치 및 회로 배선 점검
2. 권선 DC 콜드 저항기 테스트
3. 절연저항 시험
4. 변압기 과부하 실험 테스트
5. 변압기 공하중 실험
6. 변압기 온도 상승 실험
7. 변압기 부하 실험
4.5 직렬 권선 DC 기계 실험
1. 모터 기능 및 변속기 설정 테스트
2. 모터 기술 파라미터 정적 테스트
3. 모터 제어 회로 연결 및 기능
4. 모터 기능 기술 파라미터 테스트
4.6 병렬 권선 DC 기계
1. 모터 기능 및 변속기 설정 테스트
2. 모터 기술 파라미터 정적 테스트
3. 모터 제어 회로 연결 및 기능
4. 모터 기능 기술 파라미터 테스트
4.7 DC 화합물 발생기
1. 모터 기능 및 변속기 설정 테스트
2. 모터 기술 파라미터 정적 테스트
3. 모터 제어 회로 연결 및 기능
4. 모터 기능 기술 파라미터 테스트
4.8 DC 서보 모터
1. 모터 기능 및 변속기 설정 테스트
2. 모터 기술 파라미터 정적 테스트
3. 모터 제어 회로 연결 및 기능
4. 모터 기능 기술 파라미터 테스트
5. 모터 속도 조정 제어
4.9 모터 종합 훈련
1. 모터 설치 및 회로 점검 및 테스트
2. 권선 DC 내한성 시험
3. 절연저항 시험
4. 모터 속도 초과 실험
5. 모터 빈 실험
6. 모터 온도 상승 실험
7. 모터 스톨
