1 제품 개요
1.1 프로필

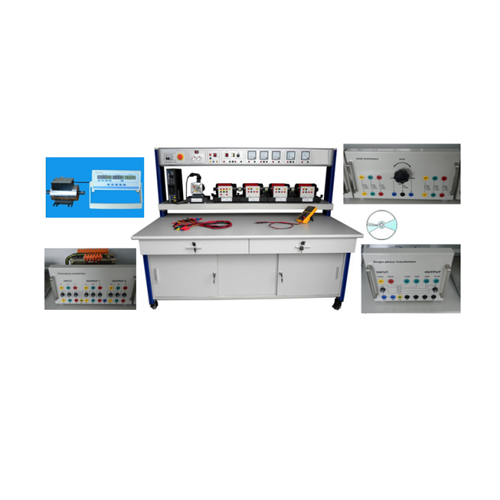

이 트레이너에는 다양한 유형의 DC 모터, DC 발전기, 3상 AC가 포함됩니다.
동기 모터, 삼상 AC 유도 전동기, 삼상 변압기, 단일
위상 발생기, 전원함, 실험을 통해 학생들은 DC 모터에 익숙해질 수 있습니다.
기능, 제어 원리 및 제어 모드를 마스터하여 학생들의 기술적 인 기술을 키울 것입니다.
기술과 지식. 트레이너는 직업 학교 학생, 기술
학교 학생, 전기 기술, 전자를 전공하는 대학생
기술, 메카트로닉스 기술 등
1.2 캐릭터
(1) 훈련 작업대는 알루미늄 기둥 구조 프레임을 사용하며 미터 상자 및
전원 상자(AC 전원, AC 측정 미터, DC 전원, DC 측정 미터 포함)
기술적인 매개변수를 시험하고 측정하기 위하여, 사용하기 쉽고 부서지기 쉽지 않습니다.
(2) DC 모터, DC 제너레이터, 삼상 교류 발전기(다른 이름 3
상 AC 비동기 모터), 삼상 AC 유도 전동기, 전원 상자, 학생
조합할 수 있고, 많은 훈련 내용을 끝낼 수 있습니다.
(3) 훈련 작업대는 높은 안전 시스템을 갖추고 있습니다.
2 기술 매개변수
(1) 입력 전원: 단상, 3선, 220V±10% 50Hz
(2) 차원: 1600mm×800mm×1300mm
(3) 전체 용량: <2.0KVA
(4) 무게: <255kg
(5) 작업 환경: 환경 온도: -10℃~+40℃
상대 습도: <85%(25℃)
3 제품 구성
3.1 전원 제어판
그림은 참고용이며 모든 미터는 디지털입니다.
전원 제어 패널은 알루미늄 구조의 금속 패널을 사용하며 모든 닫기 유형 상자 구조
(1) 단상, 삼선 전원 입력, 누설 차단기 제어에 의해 테스트되었습니다.
비상 정지 버튼이 있어 비상시 전기를 차단할 수 있습니다.
(2) 제어반에는 2개의 점 유형 전압계, 1개의 전류계, 1개의 전력계가 있습니다,
하나의 비 파워 미터.
(3) 표시기, 유럽 전원 플러그 출력, 안전 출력 소켓이 장착되어 있습니다.
(4) 내부 AC 220V 전류 출력, DC 220V 권선 전원, DC 0-220V 연속 조정 가능한 DC 전기자 전원, 단락 보호 기능 포함.
(5) 교류 전원.
(6) AC 측정 미터.
3.2 교육 워크벤치
훈련 작업대는 알루미늄 구조를 사용합니다. 작업대의 바닥에 보편적인 4개의 바퀴가 있고, 바퀴에 2개의 차단기가 있습니다. 트레이너는 편리하게 이동하거나 멈출 수 있습니다. 작업대 패널 두께는 25mm 고밀도 기판이며 고온 고압 방화 처리 공정이 있습니다. 그것은 3개의 가이드 레일 유형 서랍, 2개의 푸시 및 플러그 캐비닛을 갖추고 있습니다. 구조가 건전하고 신뢰할 수 있으며 전망이 아름답습니다.
3.3 구성품 포함
(1) DC 모터
(2) 직류발전기
(3) 삼상 AC 동기 모터
(4) 삼상 교류 유도 전동기
(5) 삼상 변압기
(6) 단상 발전기
(7) R, L, Cpicture에 대한 하중은 참고용이며, 우리는 공급합니다
R,L,C 로드박스
(8) 파워박스
그림은 참고용이며 모든 미터는 디지털입니다.
(9) 작업대
(10)디지털 멀티미터
(11)전기 도구
항목 이름 모델 수량
1 저전압 시험용 전기펜 스크루드라이버 1종
2 드라이버 헤드 1개, 6 *125mm 1
3 스크루 드라이버 헤드 1개, 5 *75mm 1
4 스크루 드라이버 크로스 헤드, 6 *125mm 1
5 스크루 드라이버 크로스 헤드, 5 *75mm 1
6개의 롱 플랫 노즈 플라이어 1600mm 1
7 볼트 커터 160mm 1
8 와이어 스트리퍼 200mm 1
9 0.5-2.2mm 0.5-2.2mm 1
10 전기 칼 빅 4 구성 1
11 도구 가방 1
(12) 4mm 안전 전기 케이블 20개(빨간색, 파란색, 노란색, 검은색
색상.)
(13) 영어 데모 CD
(14)영어 사용자 설명서
(15) 디지털 토크 시험 장비(시험 범위 0-20N) I.기능
디지털 토크 테스트 및 측정 미터는 다양한 동적 토크를 테스트할 수 있습니다. 각종 모터, 감속기어의 출력토크, 회전속도, 동력(W)을 시험 및 측정하는 고정밀 기기입니다. 그것은 각종 모터 제조 공장, 기계 제조 공장, 과학 연구 기관, 고등 교육 연구 센터에서 널리 적용됩니다.
II. 제품 기능:
1. 신호 출력 파형 구형파 진폭은 5V/12V를 선택할 수 있습니다.
2. 5분 동안 기기를 시작하면 작업 상태가 될 수 있으며 예열 과정이 필요하지 않습니다.
3. 테스트 정확도가 높고 안정성이 좋으며 높은 간섭 방지 기능이 있습니다.
4. 여러 번 조정할 필요가 없으며 긍정적이고 부정적인 토크를 지속적으로 테스트 할 수 있습니다.
5. 작은 치수, 가벼운 무게로 설치 및 조립이 쉽습니다.
6.센서(트랜스듀서)는 보조 기기와 분리되어 독립적으로 사용할 수 있습니다. 그것
핀 번호 ±15V(200mA) 전원, 센서 구형파, 펄스파 등에 연결합니다.
토크에 비례하는 출력 임피던스.
4 실험 목록
전기 기계 트레이너는 AC 모터 실험, DC 모터 실험, 변압기 실험을 할 수 있습니다. 자세한 목록을 참조하십시오.
4.1 별도로 여자된 DC 발생기
(1) 별도로 여자된 DC 발전기에 대한 개방 회로 테스트
(2) 별도로 여자된 DC 발전기에 대한 단락 테스트
(3) 별도로 여자된 DC 발전기에 대한 R,L,C 부하 테스트
(4) 별여자 직류발전기의 속도제어 시험
4.2 별도 여자 DC 모터
(1) 별도로 여자된 DC 모터에 대한 개방 회로 테스트
(2) 별도 여자 DC 모터의 단락 테스트
(3) 별도 여자 DC 모터에 대한 부하 시험
(4) 별여자 DC 모터의 속도 제어 시험
4.3 삼상 교류 유도 전동기
(1) 삼상 AC 유도 전동기에 대한 개방 회로 테스트
(2) 3상 AC 유도 전동기의 단락 시험
(3) 3상 AC 유도 전동기에 대한 R,L,C 부하 테스트
(4) 3상 AC 유도 전동기에 대한 속도 제어 시험
(5) 3상 AC 유도 전동기에 대한 차단된 회전자 테스트
4.4 삼상 교류 발전기(다른 이름 삼상 교류
비동기 모터)
(1) 삼상 교류 발전기의 개방 회로 테스트
(2) 삼상 교류 발전기의 단락 시험
(3) 삼상 교류 발전기의 R,L,C 부하 시험
(4) 동기 모터의 V 및 역 V 곡선
4.5 삼상 변압기
(1) 삼상 변압기의 개방 회로 테스트
(2) 삼상 변압기의 단락 시험
(3) 삼상 변압기의 R,L,C 부하 시험
(4) 삼상발전기의 속도제어
4.6 단상 발생기
(1) 단상 발전기의 개방 회로 테스트
(2) 단상 발생기의 단락 시험
(3) 단상발전기 부하시험
(4) 단상 발전기의 속도 제어
4.7 R,L,C용 로드박스
그림은 참고용이며 R, L, C 부하를 공급합니다.
(1) 별도 여자 DC 발전기에 대한 R,L,C 부하 테스트
(2) 별도 여자 DC 모터에 대한 R,L,C 부하 테스트
(3) 3상 AC 유도 전동기에 대한 R,L,C 부하 시험
(4) 삼상 교류 발전기에 대한 R,L,C 부하 시험 (다른 이름 삼상 AC
비동기 모터)
(5) 삼상 변압기의 R,L,C 부하 시험
(6) 단상 발전기의 R,L,C 부하 시험
4.8 디지털 토크 테스트
(1) DC 모터의 토크 테스트
(2) DC 발전기의 토크 테스트
(3) 삼상 AC 유도 전동기의 토크 테스트
(4) 삼상 교류 발전기의 토크 시험
