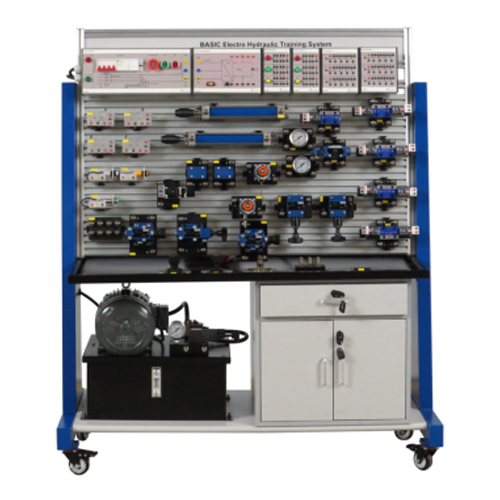

ZMH1110 BASIC 전기 유압 훈련 시스템 학교 교육 장비 직업 훈련 작업대 유압 훈련기
1. 제품 소개
1.1 제품 설명
본 유압 훈련 장치는 국가 대학의 "유압 변속기" 실험 교육 과정 커리큘럼을 기반으로 설계 및 개발되었으며, 직업 교육 및 유압 변속기 관련 전문 심화 학습의 요구를 반영하고 있습니다. 개방형 구조의 조작대를 채택하여 다양한 유압 부품을 조작대 위에 유연하게 설치할 수 있으며, 부품들은 유압 파이프로 연결됩니다. 유압 호스 퀵 체인지 커넥터를 통해 빠르고 안전하게 훈련 실험을 진행할 수 있습니다.
1.2 제품 특징
(1) 학교의 요구 사항 충족
(2) 기지 및 교육 훈련 시스템의 실제 적용 요구 사항 충족
(3) 견고한 구조와 뛰어난 안정성
(4) 낮은 작동 소음
(5) 깔끔한 레이아웃과 매력적인 디자인
2. 기술 사양
2.1 기본 기술 매개변수
작동 전원: 3상 5선식 AC 380V
2.2 장비 외관 매개변수
크기: 1440mm x 730mm x 1810mm
무게: 290kg
3. 제품 소개
3.1 제품 주요 부품
번호 명칭 수량
1 장비 모듈 부품 1
2 장비 액추에이터 1
3 후면 패널 1
4 캐비닛 1
5 유압 스테이션 1
3.2 제품 구성 요소
번호 명칭 수량
1 복동 유압 실린더 (3) 2
2 스로틀 밸브 (4) 2
3 단방향 스로틀 밸브 (5) 2
4 압력 릴리프 밸브(직동식) (6) 2
5 3위치 4방향 솔레노이드 밸브(M)(7) 1
6 3위치 4방향 솔레노이드 밸브(O)(8) 1
7 3위치 4방향 솔레노이드 밸브(Y)(9) 1
8 3위치 4방향 솔레노이드 밸브(H)(10) 1
9 2위치 4방향 솔레노이드 밸브(11) 1
10 2위치 4방향 수동 역전 밸브(12) 1
11 속도 조절 밸브(13) 2
12 파일럿 작동식 오버플로우 밸브(14) 1
13 압력 릴리프 밸브(파일럿 작동식)(15) 1
14 파일럿 작동식 감압 밸브(16) 1
15 유압 제어 체크 밸브(17) 2
16 체크 밸브(18) 1
17 압력 릴레이(19) 1
18 T형 커넥터(20) 4
19 5방향 커넥터(21) 2
20 유압 분배기(22) 1
21 글리세린 압력 게이지(23) 2
22 광전 센서(31) 1
23 정전 용량 센서(32) 1
24 유도 센서(33) 1
25 마이크로 스위치 모듈(좌측)(34) 2
26 마이크로 스위치 모듈(우측)(35) 2
3.3 제품 모듈 부품
번호 명칭 수량
1 전원 모듈 1
2 DC 24V 전원 모듈 1
3 버튼 모듈 2
4 릴레이 모듈 3
3.4 제품 액세서리
번호 명칭 수량
1 유압 호스 18
2 온도 테이프 3
3 4mm 전기 안전 연결 케이블(투톤) 1
4 4mm 전기 안전 연결 케이블(파란색) 1
5 4mm 전기 안전 연결 케이블(노란색) 1
6 2mm 전기 안전 연결 케이블(검정색 0.25m) 5
7 2mm 전기 안전 연결 케이블(파란색) 0.25m) 5
8 2mm 전기 안전 연결 케이블 (빨간색 0.25m) 5
9 2mm 전기 안전 연결 케이블 (파란색 1m) 5
10 2mm 전기 안전 연결 케이블 (빨간색 1m) 5
11 2mm 전기 안전 연결 케이블 (검은색 1m) 5
12 퓨즈 10
13 공구 상자 1
14 렌치 1
15 산업용 방수 플러그 1
4. 제품 교육 실험 목록
(1) 조명 제어
(2) 병렬 논리 제어
(3) OR 논리 제어
(4) 릴레이 자체 잠금
(5) 근접 센서 사용
(6) 잠금 회로
(7) 단일 단계 압력 조절 회로
(8) 파일럿 릴리프 밸브를 사용한 언로딩 회로
(9) 시퀀스 밸브를 사용한 밸런싱 회로
(10) 파일럿 릴리프 밸브를 사용한 압력 릴리프 회로
(11) 단일 단계 압력 릴리프 회로
(12) 릴리프 밸브를 사용한 단방향 배압 회로
(13) 유압 제어식 단방향 밸브를 이용한 압력 유지 회로
(14) 유압 제어식 단방향 밸브를 이용한 잠금 회로
(15) 오일 유입구 스로틀 제어
(16) 속도 조절 밸브의 속도 동기화 회로
(17) 속도 조절 밸브의 병렬 회로
(18) 속도 조절 밸브의 직렬 회로
(19) 주행 스위치로 제어되는 순차 동작 회로
(20) 압력 릴레이로 제어되는 순차 동작 회로
(21) O형 역전 밸브를 이용한 잠금 회로
(22) 릴레이 제어 기본 유압 회로
(23) 논리 조합 제어
