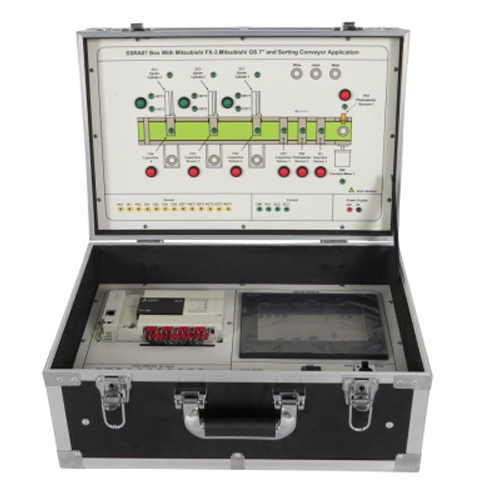

ZE3458 박스 (미쓰비시 FX-3, 미쓰비시 GS 7인치 및 분류 컨베이어 포함) 학교 교육용 벤치, 교육 장비, 전기 교육 장비
1. 제품 소개
1.1 제품 설명
미쓰비시 FX-3, 미쓰비시 GS 7인치 컨베이어 및 분류 컨베이어가 탑재된 본 박스는 메카트로닉스, 자동화, 전기공학 등의 전공 교육을 위한 실습 장비입니다. 산업 분류 현장을 모사하며 PLC 제어, 모의 공압 제어, 모의 센서 감지, 모의 모터 구동 및 HMI 기술을 통합했습니다. 개방형 배선 설계로 학생들이 직접 회로 연결, 프로그램 작성, 문제 해결을 수행하며 종합적인 엔지니어링 역량을 함양할 수 있습니다.
1.2 제품 특징
분류 컨베이어 적용 박스의 주요 전기 인터페이스에는 기본 배선 및 복잡한 시스템 구축 요구 사항을 충족하는 터미널 블록이 제공됩니다.
분류 컨베이어 적용 박스와 관련 장비는 완벽하게 구성되어 있으며, 다양한 교과 과정의 실습 교육 내용을 구성하는 데 활용할 수 있습니다.
또한, 본 박스는 우수한 안전 보호 시스템을 갖추고 있습니다.
(4) 분류 컨베이어 적용용 박스는 휴대성이 뛰어나고 공간을 적게 차지하며 다양한 장소와 환경에서 교육하기에 편리합니다.
(5) 분류 컨베이어용 박스는 실제 상황을 시뮬레이션할 수 있어 교육생들이 실제 작업 환경과 유사한 환경에서 교육을 받을 수 있습니다.
(6) 분류 컨베이어용 박스는 기본 지식, 작동 방법, 유지 보수 및 기타 안전 설비 측면을 포괄하는 체계적인 교육 과정을 제공할 수 있습니다.
2. 기술 사양
2.1 기본 기술 매개변수
작동 전원 단상 3선식 AC 220V/50Hz
주변 온도 -10℃～+40℃
주변 습도 ＜85%(25℃)
2.2 장비 매개변수
크기 480mm*320mm*260mm
무게 20kg
3. 제품 구성 요소 명칭 및 기능
3.1 장치 본체
번호 명칭 수량 1 미쓰비시 PLC 1
2 미쓰비시 HMI 1
3 S/S 단자 1
4 전원 입력 단자 2
5 PLC 입력 단자 16
6 COM 단자 4
7 PLC 출력 단자 16
8 HMI 전원 입력 3
9 PLC 전원 입력 3
10 USB 포트 1
11 DC 24V 전원 출력 3
12 이더넷 포트 1
13 전원 스위치 1
번호 명칭 수량
1 표시등 17
2 켜짐/꺼짐 버튼 10
3 입력 단자 13
4 출력 단자 4
5 전원 입력 단자 2
3.2 장비 부속품
번호 명칭 수량
1 네트워크 케이블 1개
2 USB 1개
3 USB 케이블 1개
4 검정색 1m 2mm 전기 안전 케이블 10개
5 빨간색 1m 2mm 전기 안전 케이블 10개
6 전원 코드 1개
7 노란색 1m 2mm 전기 안전 케이블 15개
8 파란색 1m 2mm 전기 안전 케이블 5개
9 녹색 1m 2mm 전기 안전 케이블 10개
3.3 장비 화면
번호 이름 수량
1 실린더 수축 상태 표시등 3
2 실린더 확장 상태 표시등 3
3 실린더 작동 상태 표시등 3
4 묶음 1 광전 감지 버튼 및 표시등 1
5 묶음 2 광전 감지 버튼 및 표시등 1
6 묶음 3 광전 감지 버튼 및 표시등 1
7 재료 1 광전 감지 버튼 및 표시등 1
8 재료 2 광전 감지 버튼 및 표시등 1
9 재료 3 광전 감지 버튼 및 표시등 1
10 입구 버튼 및 표시등 1
11 모터 작동 표시등 1
4. 제품 교육 실험 목록
(1) 소프트웨어 설치 및 통신
(2) 장비 기본 실험
